ZCAS汽水分离器/蒸汽分离器（高性能）
汽水分离器/蒸汽分离器（高性能）
详细说明



1、安全信息
装置要正确安装，并要有资质的操作工按照操作指南进行调试和维护，才能使其安全运行。要正确使用工具和安全措施。在安装管道和设备时，要遵守安装和安全指南。
隔离：
安装维修时不关闭隔离阀将对系统的部件造成损害，对人体造成伤害，危险还包括：关闭了保护装置和和通气道或者报警系统。确保隔离阀关闭，避免系统的冲击。
压力：
维护修理前要考虑到管道中是否有介质，在对产品进行维修前确保压力介质已被隔离并且安全气道已通向大气，这通过安装排空阀便容易解决。即使压力表指示为零也不要认为系统以排空。
温度：
关闭隔离阀后要有一段时间使操作部位温度接近常温，避免烫伤。保护外套是必须的。
处置：
产品可再循环。处理得当不会引起生态问题。

2、产品信息
2.1简介
使用范围：本产品是挡板式分离器用于分离蒸汽、压缩空气及其它气体系统中内含的液滴，配上绝热套可提高分离器的工作性能。

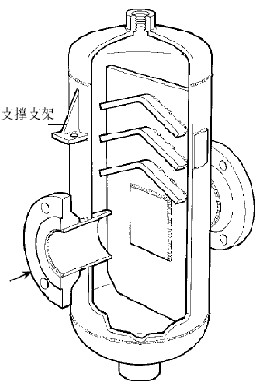

工作原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动。夹带的水份由于速度的降低而被分离出来。被分离出来的液体流入下部经疏水阀排出体外，干燥清洁的蒸汽从分离器出口排出。
特点：最高分离效率（干燥度可达到 98 % ）最低压降（约为千分之五）；结构按容器规范设计。汽水分离器为容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气口。

型号
材质
压力等级
口径（mm）
连接方式
AS7
不锈钢/碳钢
PN16
DN15-150
法兰
不锈钢/碳钢
PN16
DN200-350
法兰

注：AS7分离器按BS 5500 Category 3设计制造。法兰按：HG20594-97

2.2 装配式分离器限定条件（AS7型）

口径（mm）

设计压力（MPa）
设计温度（℃）
最大冷态测试压力（MPa）
工厂
现场
DN150
1.6
250
2.57
2.30
DN250
1.6
250
2.27
2.10

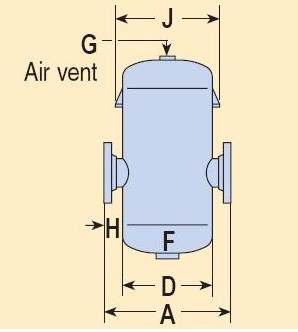

2.3 外型连接尺寸（外型尺寸可根据客户要求定做）



技术参数表                                                       以下数据供用户参考！

SIZE
规格
Design pressure
设计压力（MPa）
External dimensions(mm)   外型尺寸
Weight
重量（Kg）
Volume
容量（L）
A
B
C
D
E
F
G
H
J
K
DN15
1.6
350
200
450
108
120
1/2
1/2”
121
148
30
11
2
DN20
1.6
350
200
450
108
120
1/2
1/2”
121
148
30
12
2
DN25
1.6
350
220
500
159
120
1/2
1/2”
95
213
30
20
6
DN32
1.6
350
220
500
159
120
1/2
1/2”
95
213
30
22
6
DN40
1.6
360
220
500
159
120
1/2
3/4”
100
213
30
23
6
DN50
1.6
420
252
638
219
159
1”
3/4”
100
263
30
40
18
DN65
1.6
420
252
638
219
159
1”
3/4”
100
263
30
47
18
2.5
420
252
638
219
159
1”
3/4”
100
263
30
49
18
DN80
1.6
523
332
735
273
145
2”
3/4”
125
368
30
80
33
2.5
523
332
735
273
145
2”
3/4”
125
368
30
88
33
DN100
1.6
574
337
795
324
163
2”
3/4”
125
384
40
98
51
2.5
574
337
795
324
163
2”
3/4”
150
384
40
106
51
DN125
1.6
656
310
843
356
230
2”
3/4”
150
416
44
115
67
3.0
656
310
843
356
230
2”
3/4”
150
416
44
134
67
DN150
1.6
706
347
935
406
246
2”
3/4”
150
466
60
154
96
3.0
706
347
935
406
246
2”
3/4”
150
466
60
172
96

DN200
0.6
850
460
1200
500
372
2”
2”
175
560
60
275
185
1.6
850
460
1200
500
372
2”
2”
175
560
60
280
185
3.0
850
459
1200
500
372
2”
2”
175
568
60
280
230

DN250
0.6
950
615
1580
600
530
2”
2”
175
688
72
475
333
1.6
950
615
1580
600
530
2”
2”
175
688
72
475
333
3.0
960
615
1580
600
530
2”
2”
175
698
72
475
333

DN300
0.6
1000
740
1700
600
540
2”
2”
200
688
72
500
330
1.6
1000
740
1700
610
540
2”
2”
200
688
72
500
330
3.0
1010
740
1700
610
540
2”
2”
200
698
72
500
330
DN350
0.6/1.6/3.0
1100
754
1800
700
525
2”
2”
200
816
72
550
537
DN150
1.6
970
490
1260
620
372
2”
2”
175
764
72
303
290
DN250
1.6
1175
615
1500
824
440
2”
2”
175
980
108
630
535

3、安装
注：在进行安装操作前仔细阅读第一节的“安全信息”。
3.1检查材料、压力和温度的最大值。如果产品的最大运行条件低于它所安装的系统，确保系统中有安全装置防止超压。
3.2检查安装位置和流向是否正确。
3.3从所有接口取下保护套。
3.4分离器按需进行隔热保护。
3.5安装AS7
安装在水平管道上排水口垂直朝下。所有口径的分离器都配有安装支架减少管道承载，每个支架上有两个钻好的孔。
为了保证分离器液体尽快排走，排液口必须要连接合适的排液阀或蒸汽疏水阀。推荐使用浮球式疏水阀。浮球式疏水阀有有水即排的特点。
对空气中含有空气的情况，空气聚集在分离器上部。这种情况下将合适的排空阀安装在排空气口。
如果不安装排空阀，必须拿掉塑料保护套，装上class3000lb的碳钢旋塞。
3.6调试
在安装或维修后保证系统以能完全运行。在报警或保护装置上进行测试。

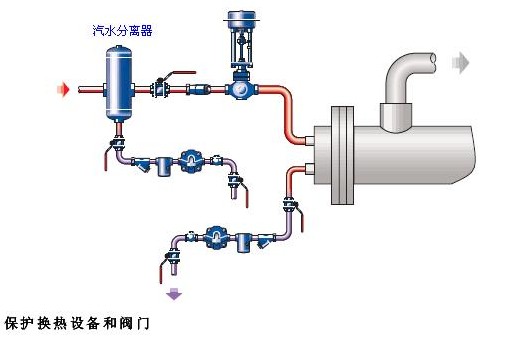

3.7安装示例

3.8运行
分离器用于聚集气体/蒸汽流中内含的小液滴并将之分离。相对较重的液滴在撞击内挡板后落入分离器排放接口由蒸汽疏水阀从系统中排除，如用于空气或气体分配系统，则使用排液阀排除。
维修：在进行任何维修操作前请仔细阅读第一节的“安全信息”。没有内部件需要修理！
