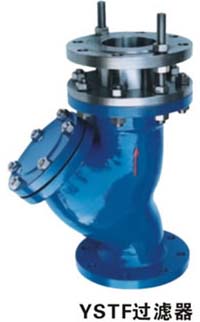

拉杆伸缩过滤器
	名 称： 拉杆伸缩过滤器 型 号： YSFT 口 径： DN50-DN400 压 力： PN1.0、PN1.6 材 质： 铸钢、铸铁.不锈钢

详细说明

概述： Y型（YSTF）拉杆伸缩过滤器

                     Y型拉杆伸缩过滤器为—Y型过滤器及伸缩接头组合、直接为建筑，多层建筑或

           工厂内之给排水配合中使用，常装置于减压阀、泄压阀、定水位阀或其它主要设备

           之端，使淤泥埋什物或安装拆卸以保阀头或设备之正常使用。



                           主要规格：                                             材质：

                           压力两极：PN1.0、PN1.6                      管体：钢、不锈钢、铸铁

                           耐压试验：1.1MPa、1.78MPa                伸缩拉杆：镀锌螺杆

                                                      止水胶圈：合成橡胶NBR



外形尺寸：

公称通径 DN	产品代号	L	H1	H	D		D1		Dn		n
					1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa
50	YSTF-0050	300±12	100	145	185	165	125	125	18	4	4	4
80	YSTF-0080	380±15	145	205	200	200	160	160	18	8	8	8
100	YSTF-0100	430±215	165	235	220	220	180	180	18	8	8	8
150	YSTF-0150	550±15	230	320	280	285	240	240	22	8	8	8
200	YSTF-0200	650±25	320	440	340	340	295	295	22	8	8	12
250	YSTF-0250	775±25	370	510	395	405	350	355	26	12	12	12
300	YSTF-0300	900±25	450	550	445	460	400	410	26	12	12	12
350	YSTF-0350	1020±530	500	600	500	520	460	470	28	16	16	16
400	YSTF-0400	1150±030	620	640	565	580	515	525	30	16	16	16

订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
　　　　　2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明
