保温夹套篮式过滤器
	名 称： 保温夹套篮式过滤器 型 号： SBL 口 径： DN25-DN500 压 力： 1.6mpa-2.5mpa 材 质： 铸钢、不锈钢

详细说明

保温夹套篮式过滤器

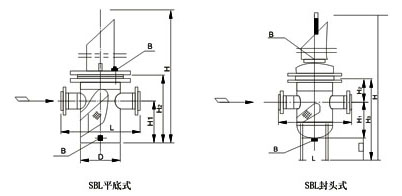

SBL型 法兰连接直通平底篮式过滤器

公称直径 ND	φ	L	H1	H2	H	排放口“ B”	有效过滤面积 (m2)
25	76	220	160	260	480	R1/2″	0.003619
32	89	220	165	270	495	R1/2″	0.003619
40	108	280	180	300	550	R1/2″	0.005718
50	133	280	180	300	550	R1/2″	0.005718
65	133	330	220	350	650	R1/2″	0.009613
80	159	340	260	400	740	R1/2″	0.01539
100	219	420	310	470	680	R1/2″	0.02464
150	273	500	430	620	1175	R3/4″	0.04866
200	325	560	530	780	1495	R3/4″	0.07858
250	426	660	640	930	1810	R3/4″	0.12005
300	478	750	840	1200	2310	R3/4″	0.16537

SBL型 法兰连接直通封头篮式过滤器

公称直径 DN	Do	n-y	φ	L	H1	H2	H3	H	排放口“ B ”	有效过滤面积 (m2)
200	290	4-16	325	560	540	230	1070	1875	R3/4″	0.07858
250	375	4-16	426	660	650	270	1220	2170	R3/4″	0.12065
300	420	4-16	480	750	860	320	1420	2670	R3/4″	0.16537
350	460	4-16	500	800	1010	370	1680	3085	R1″	0.2225
400	500	4-16	550	840	1150	400	1850	3445	R1″	0.2916
450	550	4-16	600	960	1310	440	2050	3810	R1″	0.3642
500	640	4-16	700	1080	1440	470	2210	4145	R1″	0.4587







订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
　　　　　2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明
