对焊连接直流式T型过滤器
	名 称： 对焊连接直流式T型过滤器 型 号： 对焊连接直流式T型过滤器 口 径： DN50-DN400 压 力： 10mpa-10.0mpa 材 质： 铸钢、不锈钢

详细说明

对焊连接直流式T型过滤器

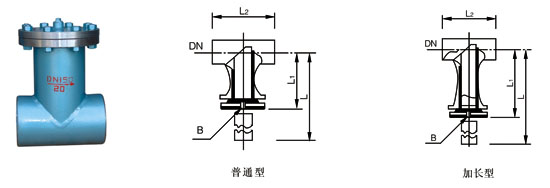

主要尺寸

名 称	公称直径 DN(mm)	PN10-40			PN50-100			B (in)
		L2(mm)	L1(mm)	L(mm)	L2(mm)	L1(mm)	L(mm)
普通型	50	128	149	281	128	149	298	R1/2
	65	152	170	325	152	170	337	R1/2
	80	172	181.5	352	172	181.5	370	R1/2
	100	210	267	412	210	267	432	R3/4
	150	286	259.5	539	286	259.5	557	R3/4
	200	356	311	660	356	311	678	R3/4
	250	432	350.5	761	432	350.5	791	R3/4
	300	508	400	886	508	400	918	R3/4
	350	558	441	955	558	476	990	R3/4
	400	610	469	1025	610	509	1060	R3/4

名称	公称直径 DN(mm)	PN2.0			PN5.0			B (in)
		L2(mm)	L1(mm)	L(mm)	L2(mm)	L1(mm)	L(mm)
加长型	50	128	235	450	128	235	450	R1/2
	65	152	265	510	152	265	510	R1/2
	80	172	300	570	172	300	570	R1/2
	100	210	355	700	210	355	700	R3/4
	150	286	455	900	286	455	900	R3/4
	200	356	510	1030	356	510	1030	R3/4
	250	432	590	1190	432	590	1190	R3/4
	300	508	675	1390	508	675	1390	R3/4
	350	558	740	1680	558	740	1550	R3/4
	400	610	795	1680	610	795	1680	R3/4

订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
　　　　　2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明
