全自动过滤器、在线清洗过滤器
	名 称： 全自动过滤器、在线清洗过滤器 型 号： ZQX 口 径： DN50-DN200 压 力： 16mpa-25mpa 材 质： 铸钢、不锈钢

详细说明

全自动过滤器、在线清洗过滤器

   一、功能与用途

本产品采用世界先进样机研制而成，ZQX系 列全自动清洗过滤器适用于废水处理流程，钢铁厂冲渣水、电厂流程并冷却水，造纸工序及进水，化工生产流程及灌溉，高层建筑供水系统等场合用以滤去水中3500-80微米粒径的各种硬质颗粒，确保系统的安全可靠的运行。

二、结构与工作原理

全自动清洗过滤器，由主机和电控箱组成。主机结构是由过滤器体，过滤芯，减速机电动排污阀，传动轴，差压控制器等部件构成。过滤器体是一个平盖罐体。罐体上部为浊水腔，中部为清水腔，下部为排污腔。上侧部有进水口，中侧部有出水口，低部有电动排污阀。侧面有压力差控制器。过滤芯是不锈钢密纹平织形滤网。ZQX系列全自动清洗过滤器构造为尼龙刷及外壳采用优质碳钢简体，具有处理量大、使用寿命长、清洗效率高等特点。本机采用高科技的压差控制器、控制自动清洗过滤网。当过滤器进出口压差达到设定值时，电动控制箱发出信号驱动电机转动，排污阀自动打开。排污口形成真空状态。附吸在滤网上的杂质微粒被转动的尼龙刷清除。污水从自动排污阀排出。当过滤器进出口压差恢复正常，电机停止运转，电动排污阀延时关闭。整个过程中，物料不断流，实现了连续化、自动化生产。

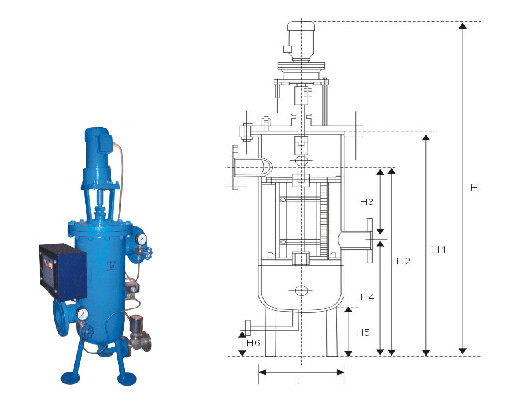

在线清洗过滤器（ZQX型）

公称通径 DN	H	H1	H2	H3	H4	H5	H6	L
50	1250	750	600	200	400	220	100	480
100	1250	750	600	315	285	160	70
125	1520	1020	810	360	450	220	120
150	1580	1080	870	360	510	260	120
200	1530	1030	800	350	450	280	140

订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
　　　　　2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明
