锻钢法兰端止回阀
	名 称： 锻钢法兰端止回阀 型 号： H41Y、H44Y 口 径： DN15-DN50 压 力： 900Lb～1500Lb 材 质： 锻钢

详细说明

锻钢法兰端止回阀设计结构和特征

   锻钢法兰端止回阀符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。

采用以下结构

1.全径或缩径
2.结构长度按ANSI B16.10
3.法兰尺寸按ANSI B16.5
4.压力自紧式阀盖
5.明杆支架型（OS&Y）
6.自定心压板压套式
7.整体上密封座
8.整体阀体法兰
9.对焊接端符合ASME B16.25
10.RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

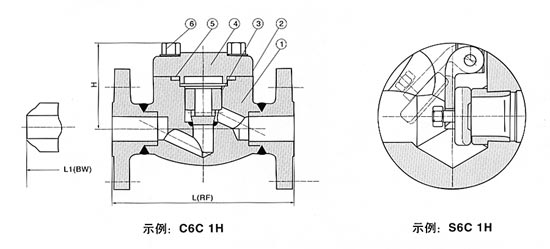

锻钢法兰端止回阀 150Lb-600Lb

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	铭牌	SS
3	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C





NPS			1/2	3/4	1	11/4	11/2	2
L(RTJ) L1(BW)	150		108	117	127	140	165	203
	300		152	178	203	216	229	267
	600		165	190	216	229	241	292
H	150,300		61	61	79	95	103	118
	600		61	79	95	103	118	135
重量	150	RTJ	2.56	3.37	4.37	8.17	8.94	12.64
		BW	1.70	1.90	2.10	5.12	5.50	7.89
	300	RTJ	2.73	3.65	4.74	8.77	9.60	13.70
		BW	1.90	2.10	3.00	5.12	6.60	7.85
	600	RTJ	3.00	4.00	5.83	9.47	10.10	15.6
		BW	2.00	3.12	4.25	7.25	8.56	13.60

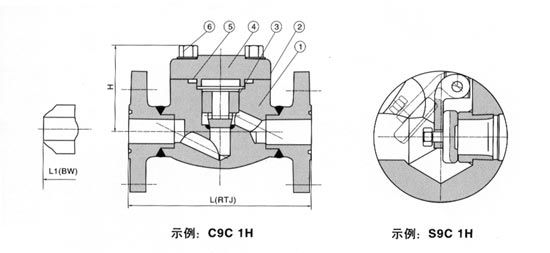

锻钢法兰端止回阀 900Lb-1500Lb

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	铭牌	SS
3	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨 316夹PTFE
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS		1/2	3/4	1	11/4	11/2	2
L(RTJ)		216	229	254	279	305	371
L1(BW)		216	229	254	279	305	368
H		79	79	95	104	120	139
重量	RTJ	8.5	10.5	15.7	20.8	27.2	33.0
	BW	6.4	8.0	13.2	17.8	24.2	29.7



注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）
