球式止回阀
	名 称： 球式止回阀 型 号： HQ44、HQ45 口 径： DN200-DN1000 压 力： 1.0mpa-1.6mpa 材 质： 铸钢、铸铁

详细说明

微阻球形止回阀 采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。

一、主要技术参数

型号	公称压力 （MPa）	壳体试验 压力（MPa）	密封试验 压力（MPd)	阀体材料	球体材料
HQ44 45X10	1.0	1.5	1.1	铸铁	碳钢包胶
HQ44 45X16	1.6	2.4	1.76

二、主要外形尺寸

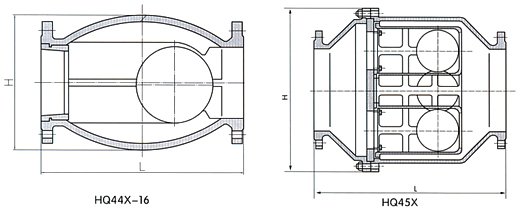

HQ44X-10 16外尺寸(单球式)
公称通径	200	250	300	350	400	450	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	1155	1260	1350	1660	1700
连接尺寸	法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准







三、主要外形尺寸

HQ45X-10 16外尺寸(多球式)
公称通径	200	250	300	350	400	450	500	600	700	800	900	1000
L(mm)	550	650	750	850	950	1050	1150	1350	1450	1650	1900	2100
H(mm)	510	570	640	715	815	825	980	1155	1260	1350	1660	1700
连接尺寸	法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
