橡胶瓣止回阀
	名 称： 橡胶瓣止回阀 型 号： HX44X 口 径： DN50-DN600 压 力： 1.0mpa-1.6mpa 材 质： 铸钢、铸铁.不锈钢

详细说明

橡胶瓣止回阀主要由阀体、阎盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢捧及强化尼龙布做衬底。外层披翟橡胶制成阀瓣开关寿命可选l00万次。该阀采用全流面积式设计，具有水头损先小，不易堆积杂物维修简便等特性。
该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。

一、橡胶瓣止回阀主要零件材料



零件名称	阀体	阀盖	阀瓣
材料	铸铁	铸铁	钢材+强化尼龙布

二、橡胶瓣止回阀主要规格

型号	公称压力PN（MPa）	密封试验压力（MPa）
H44X-10	1.0	1.1
H44X-16	1.6	1.76

型号	壳体试验压力（MPa）	最高工作压力（MPa）	介质保温
H44X-10	1.5	1.0	0-80℃
H44X-16	2.4	1.6

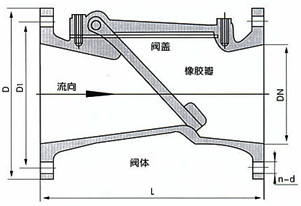

三、主要外形尺寸(法兰连接尺寸按GB4216的规定)

型号	DN	L	D	D1	dn	n
H44X-10 16	50	203	165	125	17.5	4
	65	216	185	145	17.5	4
	80	241	200	160	17.5	8
	100	292	220	180	17.5	8
	150	356	285	240	22	8
	200	495	240	295	22	8
	250	622	395	350	22	12
	300	698	445	400	22	12
	350	787	505	460	22	16
	400	914	565	515	22	16
	450	978	615	565	26	20
	500	978	670	620	26	20
	600	1295	780	725	30	20
