产品中心
对夹单瓣升降式止回阀
名 称： 对夹单瓣升降式止回阀
型 号： H71H
口 径： DN15~400
压 力： PN10~100
材 质： 铸钢、不锈钢
详细说明

产品名称：H71对夹单瓣升降式止回阀

产品材料：WCB、CF3、CF8、CF3M、CF8M

产品规格：DN15~400、PN10~100

产品简介：

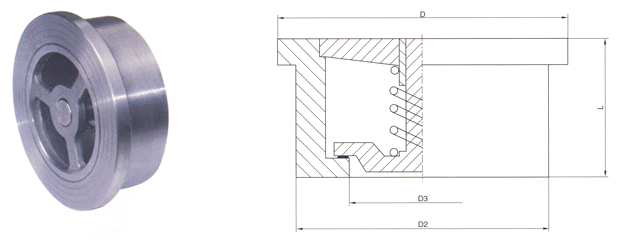

H71对夹单瓣升降式止回阀

H71对夹单瓣升降式止回阀（国标）H71 wafer type lift check valve(GB standard)

公称压力
PN（MPa)
Norminal
pressure		 公称通径
DN(mm)
Norminal
diameter		 尺寸(mm)Dimension 重量（kg)
Weight		 配管法兰（供参考）
Flange(as referenced)
L D D3 D2 螺栓孔中
心圆直径D1
Diameter of the bolt		 螺栓数量
Quantity of
the bolt
 		 螺栓直径d
Diameter
of the bolt		 螺栓长度L1
Length of
the bolt
4.0 15 16 52 15 44 0.12 65 4 M12 80
20 19 62 19 52 0.24 75 4 M12 90
25 22 72 24 60 0.34 85 4 M12 90
32 28 83 31 72 0.53 100 4 M16 110
40 31.5 93 39 74 0.80 110 4 M16 115
50 40 109 48 98 1.2 125 4 M16 125
65 46 129 63 117 2.2 145 8 M16 135
80 50 144 78 128 3.1 160 8 M16 145
100 60 168 98 / 9 190 8 M20 160
125 90 196 123 / 14 220 8 M24 205
150 106 224 148 / 18 250 8 M24 225
200 140 291 198 / 28 320 12 M27 275
250 160 353 248 / 42 385 12 M30 295
6.4 15 25 62 15 / 0.5 75 4 M12 100
20 31.5 73 19 / 0.7 90 4 M16 115
25 35.5 83 24 / 1.0 100 4 M16 130
32 40 89 31 / 1.3 110 4 M20 140
40 45 104 39 / 2.0 125 4 M20 150
50 56 114 48 / 3.2 135 4 M20 160
65 63 138 63 / 4.5 160 8 M20 170
80 71 148 78 / 5 170 8 M20 180
100 80 174 98 / 7 200 8 M24 200
125 110 211 123 / 13 240 8 M27 245
150 125 248 148 / 22 280 8 M30 270
200 160 310 198 / 40 345 8 M33 325
250 180 362 248 / 60 400 8 M33 350
10.0 15 25 62 15 / 0.6 75 4 M12 100
20 31.5 73 19 / 1.0 90 4 M16 115
25 35.5 83 24 / 1.3 100 4 M16 130
32 40 89 31 / 1.6 110 4 M20 140
40 45 104 39 / 2.5 125 4 M20 150
50 56 120 48 / 3.8 145 4 M24 172
65 63 144 63 / 6 170 8 M24 185
80 71 154 78 / 7 180 8 M24 195
100 80 181 98 / 10 210 8 M27 220
125 110 218 123 / 18 250 8 M30 265
150 125 258 148 / 30 290 12 M30 285
200 160 324 198 / 56 360 12 M33 345
250 180 392 248 / 70 430 12 M36 365

H71对夹式降式止回阀（美标）H71 wafer type lift check valve(ANSI standard)

压力级
Pressure
rating		 口径DN 尺寸（mm)Dimension 重量
(kg）
Weight		 配管法兰（供参考）Flange(as referenced)
NPS DN L D D3 D2 螺栓孔中
心圆直径D1
Diameter of the bolt		 螺栓数量
Quantity of
the bolt		 螺栓直径d
Diameter　of the bolt		 螺栓长度L1
Length of
the bolt
in mm
Class150 1/2 15 16 46 15 44 0.12 60.5 4 1/2 M14 90
3/4 20 19 56 19 52 0.24 70 4 1/2 M14 100
/ 25 22 65 24 60 0.34 79.5 4 1/2 M14 110
1 1/4 32 28 74 31 72 0.53 89 4 1/2 M14 120
1 1/2 40 31.5 84 39 74 0.80 98.5 4 1/2 M14 130
2 50 40 103 48 98 1.2 120.5 4 5/8 M16 145
2 1/2 65 46 122 63 117 2.2 139.5 4 5/8 M16 160
3 80 50 135 78 128 3.1 152.5 4 5/8 M16 170
4 100 60 173 98 - 5.8 190.5 8 5/8 M16 180
5 125 90 195 123 - 12 216.0 8 3/4 M20 210
6 150 106 220 148 - 17 241.5 8 3/4 M20 230
8 200 140 277 198 - 29 298.5 8 3/4 M20 270
10 250 160 337 248 - 35 362.0 12 7/8 M24 290
Class300 1/2 15 25 52 15 - 0.3 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 0.46 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 0.6 89 4 5/8 M16 120
1 1/4 32 40 81 31 - 0.8 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 1.5 114.5 4 3/4 M20 140
2 50 56 110 48 - 2.4 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 3.0 149.0 8 3/4 M20 170
3 80 71 148 78 - 4.0 168.5 8 3/4 M20 190
4 100 80 179 98 - 5.5 200.0 8 3/4 M20 200
5 125 110 214 123 - 13 235.0 8 3/4 M20 240
6 150 125 249 148 - 22 270.0 12 3/4 M20 260
8 200 160 305 198 - 36 330.0 12 7/8 M24 310
10 250 180 359 248 - 40 387.5 16 1 M27 330
Class600 1/2 15 25 52 15 - 0.3 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 0.46 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 0.6 89.0 4 5/8 M16 120
1 1/4 32 40 81 31 - 0.8 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 1.5 114.5 4 3/4 M20 140
2 50 56 110 48 - 2.4 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 3.0 149.0 8 3/4 M20 170
3 80 71 147 78 - 4.0 168.5 8 3/4 M20 190
4 100 80 191 98 - 5.5 216.0 8 3/4 M24 200
5 125 110 239 123 - 13 267.0 8 3/4 M27 240
6 150 125 264 148 - 22 292.0 12 3/4 M27 290
8 200 160 318 198 - 36 349.0 12 7/8 M30 350
10 250 180 398 248 - 40 432.0 16 1 M33 370
Class900 1/2 15 25 62 25 15 0.6 82.5 4 3/4 M20 125
3/4 20 31.5 69 30 19 0.9 89.0 4 3/4 M20 135
1 25 35.5 77 36 24 1.2 101.5 4 7/8 M24 155
1 1/4 32 40 87 43 31 1.5 111.0 4 7/8 M24 160
1 1/2 40 45 97 52 39 2.0 124.0 4 1 M27 175
2 50 56 140 62 48 5.5 165.0 8 7/8 M24 195
2 1/2 65 63 162 75 62 7.5 190.5 8 1 M27 215
3 80 71 165 90 76 8 190.5 8 7/8 M24 210
4 100 80 204 112 95 14 235.0 8 1 1/8 M30 245
5 125 110 245 125 110 27 279.5 8 1 1/4 M33 290
6 150 125 286 150 127 41 317.5 12 1 1/8 M30 310
8 200 160 356 200 165 76 393.5 12 1 3/8 M36 375



产品材料：WCB、CF3、CF8、CF3M、CF8M

产品规格：DN15~400、PN10~100

产品简介：



H71对夹升降式止回阀（国标）H71 wafer type lift check valve(GB standard)

公称压力
PN（MPa)
Norminal
pressure		 公称通径
DN(mm)
Norminal
diameter		 尺寸(mm)Dimension 重量（kg)
Weight		 配管法兰（供参考）
Flange(as referenced)
L D D3 D2 螺栓孔中
心圆直径D1
Diameter of the bolt		 螺栓数量
Quantity of
the bolt
 		 螺栓直径d
Diameter
of the bolt		 螺栓长度L1
Length of
the bolt
4.0 15 16 52 15 44 0.12 65 4 M12 80
20 19 62 19 52 0.24 75 4 M12 90
25 22 72 24 60 0.34 85 4 M12 90
32 28 83 31 72 0.53 100 4 M16 110
40 31.5 93 39 74 0.80 110 4 M16 115
50 40 109 48 98 1.2 125 4 M16 125
65 46 129 63 117 2.2 145 8 M16 135
80 50 144 78 128 3.1 160 8 M16 145
100 60 168 98 / 9 190 8 M20 160
125 90 196 123 / 14 220 8 M24 205
150 106 224 148 / 18 250 8 M24 225
200 140 291 198 / 28 320 12 M27 275
250 160 353 248 / 42 385 12 M30 295
6.4 15 25 62 15 / 0.5 75 4 M12 100
20 31.5 73 19 / 0.7 90 4 M16 115
25 35.5 83 24 / 1.0 100 4 M16 130
32 40 89 31 / 1.3 110 4 M20 140
40 45 104 39 / 2.0 125 4 M20 150
50 56 114 48 / 3.2 135 4 M20 160
65 63 138 63 / 4.5 160 8 M20 170
80 71 148 78 / 5 170 8 M20 180
100 80 174 98 / 7 200 8 M24 200
125 110 211 123 / 13 240 8 M27 245
150 125 248 148 / 22 280 8 M30 270
200 160 310 198 / 40 345 8 M33 325
250 180 362 248 / 60 400 8 M33 350
10.0 15 25 62 15 / 0.6 75 4 M12 100
20 31.5 73 19 / 1.0 90 4 M16 115
25 35.5 83 24 / 1.3 100 4 M16 130
32 40 89 31 / 1.6 110 4 M20 140
40 45 104 39 / 2.5 125 4 M20 150
50 56 120 48 / 3.8 145 4 M24 172
65 63 144 63 / 6 170 8 M24 185
80 71 154 78 / 7 180 8 M24 195
100 80 181 98 / 10 210 8 M27 220
125 110 218 123 / 18 250 8 M30 265
150 125 258 148 / 30 290 12 M30 285
200 160 324 198 / 56 360 12 M33 345
250 180 392 248 / 70 430 12 M36 365

H71对夹式降式止回阀（美标）H71 wafer type lift check valve(ANSI standard)

压力级
Pressure
rating		 口径DN 尺寸（mm)Dimension 重量
(kg）
Weight		 配管法兰（供参考）Flange(as referenced)
NPS DN L D D3 D2 螺栓孔中
心圆直径D1
Diameter of the bolt		 螺栓数量
Quantity of
the bolt		 螺栓直径d
Diameter　of the bolt		 螺栓长度L1
Length of
the bolt
in mm
Class150 1/2 15 16 46 15 44 0.12 60.5 4 1/2 M14 90
3/4 20 19 56 19 52 0.24 70 4 1/2 M14 100
/ 25 22 65 24 60 0.34 79.5 4 1/2 M14 110
1 1/4 32 28 74 31 72 0.53 89 4 1/2 M14 120
1 1/2 40 31.5 84 39 74 0.80 98.5 4 1/2 M14 130
2 50 40 103 48 98 1.2 120.5 4 5/8 M16 145
2 1/2 65 46 122 63 117 2.2 139.5 4 5/8 M16 160
3 80 50 135 78 128 3.1 152.5 4 5/8 M16 170
4 100 60 173 98 - 5.8 190.5 8 5/8 M16 180
5 125 90 195 123 - 12 216.0 8 3/4 M20 210
6 150 106 220 148 - 17 241.5 8 3/4 M20 230
8 200 140 277 198 - 29 298.5 8 3/4 M20 270
10 250 160 337 248 - 35 362.0 12 7/8 M24 290
Class300 1/2 15 25 52 15 - 0.3 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 0.46 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 0.6 89 4 5/8 M16 120
1 1/4 32 40 81 31 - 0.8 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 1.5 114.5 4 3/4 M20 140
2 50 56 110 48 - 2.4 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 3.0 149.0 8 3/4 M20 170
3 80 71 148 78 - 4.0 168.5 8 3/4 M20 190
4 100 80 179 98 - 5.5 200.0 8 3/4 M20 200
5 125 110 214 123 - 13 235.0 8 3/4 M20 240
6 150 125 249 148 - 22 270.0 12 3/4 M20 260
8 200 160 305 198 - 36 330.0 12 7/8 M24 310
10 250 180 359 248 - 40 387.5 16 1 M27 330
Class600 1/2 15 25 52 15 - 0.3 66.5 4 1/2 M14 100
3/4 20 31.5 65 19 - 0.46 82.5 4 5/8 M16 110
/ 25 35.5 72 24 - 0.6 89.0 4 5/8 M16 120
1 1/4 32 40 81 31 - 0.8 98.5 4 5/8 M16 130
1 1/2 40 45 94 39 - 1.5 114.5 4 3/4 M20 140
2 50 56 110 48 - 2.4 127.0 8 5/8 M16 150
2 1/2 65 63 128 63 - 3.0 149.0 8 3/4 M20 170
3 80 71 147 78 - 4.0 168.5 8 3/4 M20 190
4 100 80 191 98 - 5.5 216.0 8 3/4 M24 200
5 125 110 239 123 - 13 267.0 8 3/4 M27 240
6 150 125 264 148 - 22 292.0 12 3/4 M27 290
8 200 160 318 198 - 36 349.0 12 7/8 M30 350
10 250 180 398 248 - 40 432.0 16 1 M33 370
Class900 1/2 15 25 62 25 15 0.6 82.5 4 3/4 M20 125
3/4 20 31.5 69 30 19 0.9 89.0 4 3/4 M20 135
1 25 35.5 77 36 24 1.2 101.5 4 7/8 M24 155
1 1/4 32 40 87 43 31 1.5 111.0 4 7/8 M24 160
1 1/2 40 45 97 52 39 2.0 124.0 4 1 M27 175
2 50 56 140 62 48 5.5 165.0 8 7/8 M24 195
2 1/2 65 63 162 75 62 7.5 190.5 8 1 M27 215
3 80 71 165 90 76 8 190.5 8 7/8 M24 210
4 100 80 204 112 95 14 235.0 8 1 1/8 M30 245
5 125 110 245 125 110 27 279.5 8 1 1/4 M33 290
6 150 125 286 150 127 41 317.5 12 1 1/8 M30 310
8 200 160 356 200 165 76 393.5 12 1 3/8 M36 375

H71对夹单瓣升降式止回阀
