衬氟旋启式止回阀
	名 称： 衬氟旋启式止回阀 型 号： H44F46 口 径： DN15-DN500 压 力： PN0.6~1.6（MPa） 材 质： 铸钢、铸铁

详细说明

 一：产品[衬里止回阀]的详细资料：

产品型号：H44J/FS型

产品名称：衬里止回阀

产品特点：法兰连接止回阀设计与制造符合中国国家标准基本结构形式：旋启式、直通升降式公称压力PN0.6~1.6（MPa）公称通径DN15~500（mm）基本型号H41JH41Fs H44J H44Fs H41-F3/F46止回阀。





遵循规范	STANDARD
设计与制造	GB12235/GB12236
结构长度	GB12221/JB96（长一短系列）
法兰尺寸	JB78/JB79（GB HG SH）
试验压力	GB/T13927
标志	GB12220
供货	GB/T12252

二、H44J/FS型衬里止回阀主要零件材料表：



序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
		Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	衬里层/阀盖	衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
3	轴、阀瓣（板）	1 Cr13/35WCB　1Cr18Ni9/CF8　00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

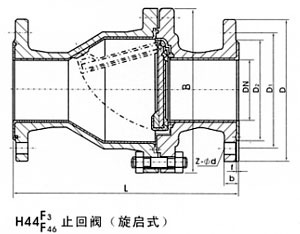

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Φd	B	H	W（kg）
		PN0.6（MPa）
15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
25	1	160	100	75	60	2	14	4-Φ12	128	60	6
32	1 1/4	180	120	90	70	2	16	4-Φ14	145	75	7
40	1 1/2	200	130	100	80	3	16	4-Φ14	160	82	8
50	2	230	140	110	90	3	16	4-Φ14	178	95	10
65	2 1/2	290	160	130	110	3	16	4-Φ14	205	105	20
80	3	310	185	150	125	3	18	4-Φ18	230	120	25
100	4	350	205	170	145	3	18	4-Φ18	255	135	30
125	5	400	235	200	175	3	20	8-Φ18	305	158	50
150	6	480	260	225	200	3	20	8-Φ18	345	180	65
200	8	495	315	280	255	3	22	8-Φ18	415	215	137
250	10	622	370	335	310	3	24	12-Φ18	490	240	150
300	12	698	435	395	362	4	24	12-Φ23	540	265	185
350	14	787	485	445	412	4	26	12-Φ23	585	300	215
400	16	914	535	495	462	4	28	16-Φ23	625	360	244
450	18	978	590	550	518	4	28	16-Φ23	680	385	276
500	20	978	640	600	568	4	30	16-Φ23	740	415	315



三、衬里止回阀主要连接尺寸及重量：
