外螺纹氨用截止阀
	名 称： 外螺纹氨用截止阀 型 号： J21B 口 径： DN10-DN32 压 力： 1.6mpa-2.5mpa 材 质： 铸钢、不锈钢

详细说明

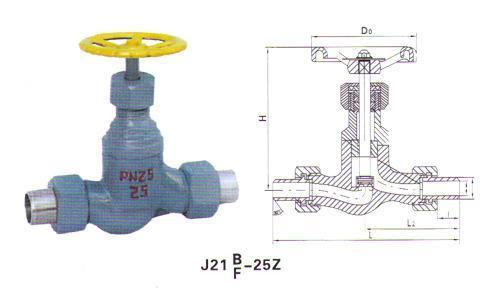

J21B外螺纹氨用截止阀

主要零件材料：



零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
J21B-25Z	灰铸铁	巴氏合金	聚四氟 乙　烯	碳钢		聚四氟 乙　烯
J21F-25Z	灰铸铁	聚四氟乙烯

性能规范：





公称压力PN（MPA）	试验压力PS（MPa）		适用介质	适用温度（℃）
2.5	壳体	密封	氨气、 氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
	2.75	3.75





公称通径 DN(mm)	尺寸（mm）
	L	D	D1	H	H1	D0
10	175	14	20	170	190	80
15	180	20	26	170	150	80
20	190	23	30	175	155	100
25	213	28	34	190	165	120
32	-	-	-	-	-	140
