高压平衡角式截止阀
	名 称： 高压平衡角式截止阀 型 号： JLH 口 径： DN25-DN150 压 力： PNl6～45 材 质： 铸钢、不锈钢、铬钼钢

详细说明

JLH多功能平衡式截止阀

PNl6～45

(JLH)L，J67Y JLH多功能阀(JLH)L，J67X型高压平衡式截止阀(JLH)L，L67F1 01型高压平衡式节流阀

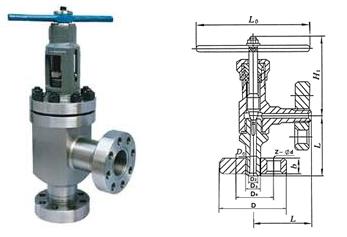

外形及连接尺寸Main external and connecting dimensions

公称压PN(MPa)	公称通径DN(mm)	外形尺寸(mm)
		L	H	Dn	D	D0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550
