直流式对焊截止阀
	名 称： 直流式对焊截止阀 型 号： J65Y 口 径： DN80-DN300 压 力： 16mpa-32mpa 材 质： 铸钢、不锈钢、铬钼钢

详细说明

J65Y直流式对焊截止阀







一、产品[直流式对焊截止阀]的详细资料:

产品名称：直流式对焊截止阀

产品特点：高温高压直流式对焊截止阀,直流式对焊截止阀,高温高压截止阀

二、主要零件材料：

零件名称	材料牌号
阀体	WCB	WC6	WC9
活塞	A105	WC6	WC9
阀盖	25	12Cr1MoVA
阀杆	1Cr17Ni2	20Cr1Mo1V1A
密封环	05F	05F	柔性石墨
四开环	1Cr13	20CrMOIVIA
填料	BSP-600	BSP-600
支架	WCB	WCB
阀杆螺母	ZQAL9-4	ZQAL9-4







三、应用规范：

1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定

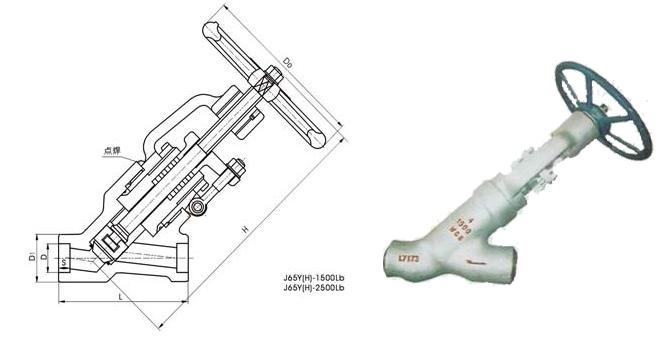

四、订货号、尺寸和重量：

公称通径 DN（mm）	尺寸（mm）						重量（Kg）
	L	D1	Do	H	Lo	L1
PN32（320） J565Y-320V型
80	390	64	120	750	-	-	121
100	480	108	185	870	-	-	212
125	533	132	218	995	-	-	312
150	610	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	762	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	914	248	348	1870	-	-	1380
300	1041	300	430	2335	-	-	2824
P54（140） J565Y-P54140V型
80	390	64	120	750	-	-	130
100	480	108	185	870	-	-	212
125	580	132	218	995	-	-	312
150	630	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	771	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	930	248	348	1870	-	-	1380
300	1060	300	430	2335	-	-	2824
