直流式保温截止阀
	名 称： 直流式保温截止阀 型 号： BJ45 口 径： DN15-DN150 压 力： 1.0mpa-4.0mpa 材 质： 铸钢、不锈钢

详细说明

BJ45直流式保温截止阀







直流式保温截止阀产品性能规范
该阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。

型号	公称压力PN(MPa)	试验压力		适用温度	适用介质	保温套压力(MPa)
		壳体	密封
BJ45W-25P	2.5	3.75	2.75	≤200	硝酸类	≤1.0
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6
BJ45W-25R	2.5	3.75	2.75		硝酸类
BJ45W-40R	4.0	3.0	4.4
BJ45W-64R	6.4	9.0	6.6

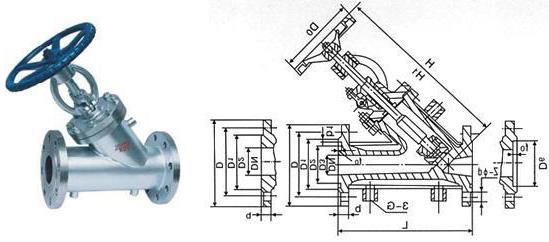

I型主要外形尺寸和连接尺寸(II型法兰大一级)

公称压力PN	公称通径DN	尺寸
		L	D	D1	D2	D3	B1	fo	B	D6	3-G	Z-Φd	H	H1	Do
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8	4-Φ14	250	262	120
	20	190	115	85	65	42	8	4	16	58	3/8	4-Φ14	292	308	140
	25	210	135	100	78	50	8	4	18	66	3/8	4-Φ18	340	375	160
	32	230	145	110	85	60	8	4	18	76	1/2	4-Φ18	338	375	160
	40	260	160	125	100	72	8	4	20	88	1/2	4-Φ18	360	386	160
	50	300	180	145	120	94	8	4	22	110	1/2	8-Φ18	410	450	240
	65	340	195	160	135	105	8	4	22	121	1/2	8-Φ18	440	485	240
	80	380	230	190	160	128	11	4.5	24	150	1/2	8-Φ23	540	600	280
	100	430	270	220	188	154	11	4.5	28	176	1/2	8-Φ25	560	625	320
	125	490	300	250	218	182	11	4.5	30	204	1/2	8-Φ25	625	737	360
	150	550	330	280	248	212	11	4.5	32	204	1/2	12-Φ25	720	790	360

主要零件材料

零件名称	阀体、阀盖	阀瓣		垫片
BJ45W-25P、BJ45W-40P、BJ45W-64P	铬镍钛钢	铬镍钛钢+硬质合金		聚四氟乙烯
BJ45W-25P、BJ45W-40P、BJ45W-64P	铬镍钼钛钢	铬镍钼钛钢+硬质合金		聚四氟乙烯
