国标波纹管截止阀
	名 称： 国标波纹管截止阀 型 号： WJ41H 口 径： DN15-DN300 压 力： 1.6mpa-4.0mpa 材 质： 铸钢、不锈钢

详细说明

产品简介：
国标波纹管截止阀

产品结构特点：
国标波纹管截止阀适用于公称压力PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

其主要结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

技术规范：

结构形式 construction	BB-BG-OS&Y
驱动方式 operation	手动hand-operated
	气动 pneumatic
设计标准 design standard	DIN3356
结构长度 face to face dimension	DIN3202
连接法兰 flanged ends	DIN2543-2545
试验和检验 test&inspection	DIN3230

产品性能规范：

公称压力(MPa) nominal pressure	壳体试验压力(MPa) shell test	密封试验压力(MPa) sealing test	适用温度(℃) suitable temp	适用介质 suitable madium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

主要零部件材质：

序号NO.	名称part name	材质material
1	阀体body	WCB、F304、F316
2	阀瓣disc	2CR13、F304、F316
3	轴销hinge pin	F304、F316
4	波纹管组件bellows combination	F304、F316L
5	阀盖bonnet	WCB、F304、F316
6	填料packing	柔性石墨Flexible graphite、PTFE
7	压套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	阀杆螺母stem nut	铜合金ZQA19-4
10	手轮hand wheel	碳钢carbon steel
11	并帽cap	25#
12	油杯oil cup	黄铜brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	垫片gasket	柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE
16	阀杆stem	2Cr13、F304、F316

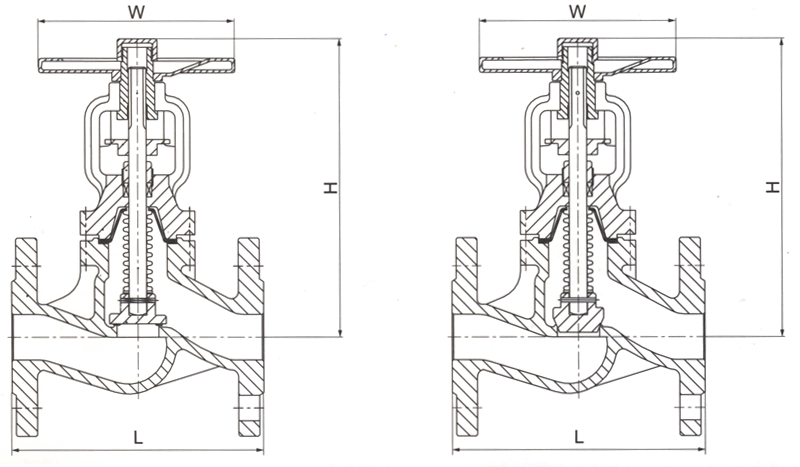

WJ41H-16

压力等级 pressure	PN16
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)Weight	4.5	4.8	5.5	7.8	9.5	12.7	18.6	23.5	39.5	56.8	76.1	115	237.2	399.5
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

WJ41H-25

压力等级 pressure	PN25
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量(kg)Weight	4.5	4.8	5.5	8	9.8	13	19.2	24.3	43.7	57.9	81.6	137	288.1	420
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

WJ41H-40

压力等级 pressure	PN40
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	205	205	217	230	235	240	285	310	370	430	445	560	695	740
W	140	140	140	160	180	180	200	250	300	350	350	450	520	520
重量(kg)Weight	4.5	4.8	5.5	8.3	10.5	13.6	20.5	25.6	46.1	61.2	85	159	308.5	445
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635
