苏式内螺纹截止阀
	名 称： 苏式内螺纹截止阀 型 号： J11W 口 径： DN15-DN65 压 力： 1.6mpa 材 质： 铸钢、不锈钢

详细说明



J11W苏式内螺纹截止阀





性能规范 Specification





公称压力 Pn	16
强度试验压力 Ps	2.4	MPa
密封试验压力 Pm	1.76
工作压力 P	1.6
	16c	水、蒸气、油类
适用介质	16p	硝酸类、食品类
	16R	醋酸类
	16c	≤ 425 ℃
适用温度 t	16p	≤ 425 ℃
	16R

主要零件材料 Material for main parts



主要零件	J11H-16C	J11W-16P	J11W-16R
阀体、阀盖	铸钢	铬镍钛钢	铬镍钼钛钢
阀瓣	铬镍钛钢	铬镍钼钛钢	铬镍钼钛钢
填料	石棉盘根	聚四氟乙烯	聚四氟乙烯

主要外形尺寸、连接尺寸及重量 Main external connecting dimensions



公称通径 DN （ mm ）	管螺纹 G	尺寸（ mm ）						重量 (kg)
		L	E	S	H	H1	D0
15	1/2 ″	90	14	32	109	117	55	0.9
20	3/4 ″	100	16	36	109	117	55	1.1
25	1 ″	120	18	46	132	142	80	1.8
32	1 1/4 ″	140	20	55	156	168	100	2.5
40	1 1/2 ″	170	22	65	167	182	100	3.7
50	2 ″	200	24	80	182	200	120	5.5
65	2 1/2	260	26	95	200	223	140	9.3

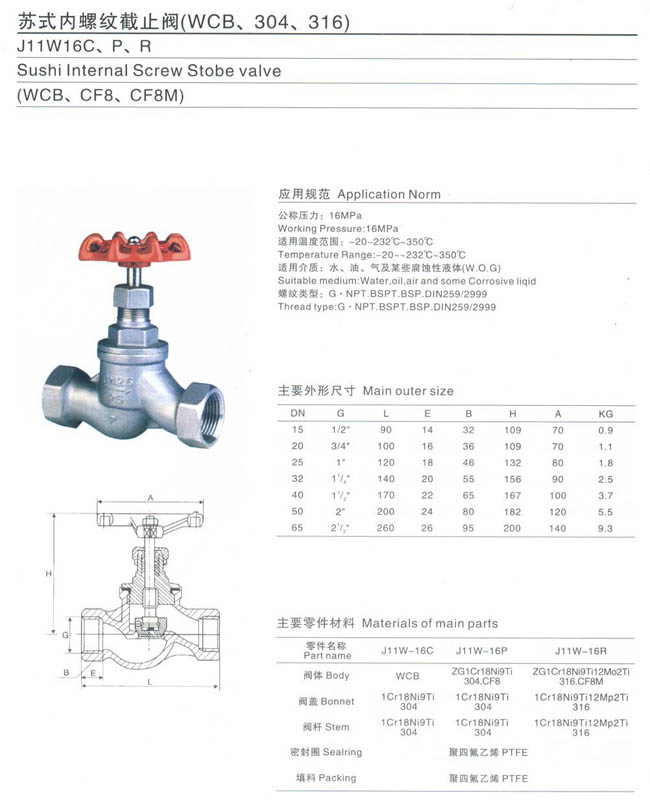

J11W苏式内螺纹截止阀详细参数表：
