JZF-T型高压截止阀
	名 称： JZF-T型高压截止阀 型 号： JZF-T 口 径： 10、15、25mm 压 力： 40MPa 材 质： 铸钢、不锈钢

详细说明

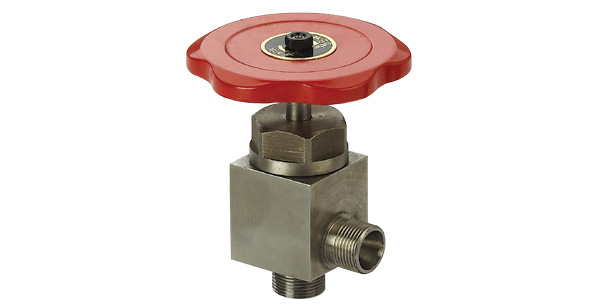

JZF-T型高压截止阀
图形符号

JZF-T型高压截止阀型号说明

① 产品代号：JZF截止阀
② 结构形式：T型
③ 公称通径：10、15、25mm
技术参数
阀体材料：1Cr18Ni9Ti
工作压力：40MPa
工作介质：液压油、水
适用温度：-40～+120℃

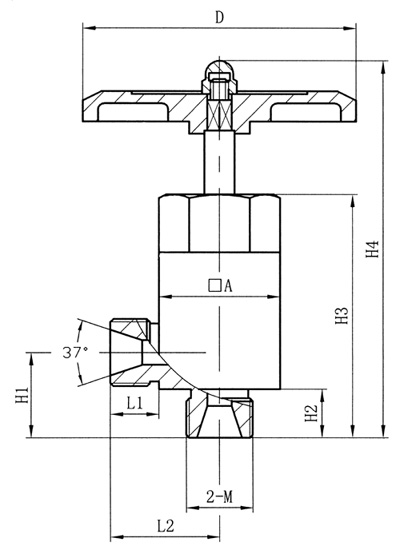

JZF-T型高压截止阀外形尺寸

型号	L1	L2	H1	H2	H3	H4	□A	D	2-M
JZF-T10	16	36	28	16	80	124.1	40×40	Ф90	2-M22×1.5
JZF-T15	24	44	42	24	92	133.5	40×40	Ф90	2-M27×1.5
JZF-T20	27	52	50	27	119	167	50×50	Ф125	2-M39×1.5
