JZF-G型高压截止阀
	名 称： JZF-G型高压截止阀 型 号： JZF-G 口 径： 5、6mm 压 力： 70MPa 材 质： 铸钢、不锈钢

详细说明

JZF-G型截止阀

图形符号

JZF-G型截止阀型号说明

① 产品代号：JZF型截止阀
② 连接方式：管式
③ 公称通径：5、6mm
④ 压力等级：70MPa

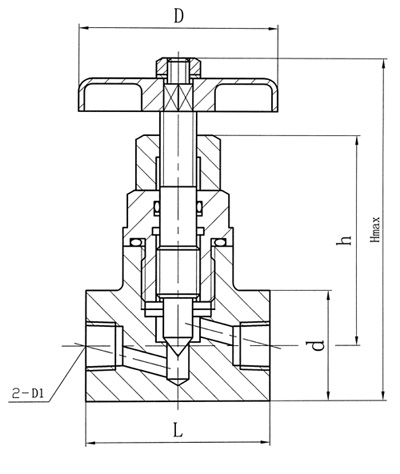

JZF-G型截止阀外形尺寸

型号	Hmax	h	L	D	d	D1
JZF-G06H	113.5	70	64	Ф65	□32	NPT1/2
JZF-G05H	98	57	50	Ф54	□30	NPT1/4
