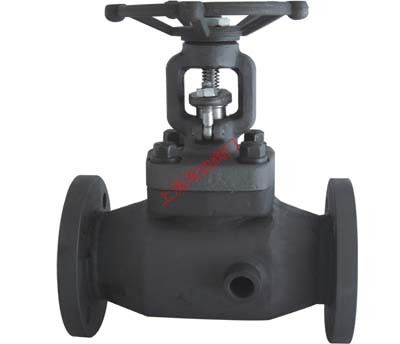

锻钢保温截止阀 名 称： 锻钢保温截止阀
型 号： BJ41Y
口 径： DN15-DN50
压 力： 150Lb～1500Lb
材 质： 锻钢详细说明
锻钢保温截止阀标准材质明细表
序号 零件名称 CS to ASTM AS to ASTM AS to ASTM Type A105 Type F22 Type F304(L) Type F316(L) 1 阀体 A105 A182F22 A182F304(L) A182F316(L) 2 垫片 316夹柔性石墨+graphite 316夹柔性石墨 SS+PTFE 3 阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 4 圆柱销 A276 420 5 填料压套 A276 410 A182 F304(L) A182 F316(L) 6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 7 螺母 A194 2H A194 4 A193 8 A193 8M 8 阀杆螺母 9 螺母 A194 2H A194 4 A193 8 A193 8M 10 铭牌 SS 11 手轮 A197 12 填料压板 A216 WCB A351 Cf8 13 填料 Flexible Graphite PTFE 14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L) 15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L) 16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L) 适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等 适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃ 注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢
尺寸和重量
NPS 1/2 3/4 1 1 1/4 1 1/2 2 L(RF)
L1 (BW)900-1500Lb 216 229 254 279 305 371 900-1500Lb 216 229 254 279 305 368 H(OPEN) 207 207 240 258 330 355 W 125 125 160 160 180 200 2-G 3/8 3/8 3/8 1/2 1/2 1/2 锻钢保温截止阀标准材质明细表
序号 零件名称 CS to ASTM AS to ASTM AS to ASTM Type A105 Type A182 F22 Type F304(L) Type F316(L) 1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L) 2 阀瓣 A276 420 A276 304 A276 304(L) A276 F316(L) 3 阀杆 A182F6 A182 F304 A182 F304(L) A182 F316(L) 4 密封座 A105 A182 F304 A182 F304(L) F316 5 密封环 A182 f304(L) A182 F316(L) 6 阀盖 A105 A82 F22 A182 F304(L) A182 F316(L) 7 圆柱销 A276 420 A276 304 8 垫圈 A105 9 提升螺母 A1942H A182 F304 10 填料 不锈钢+柔性石墨 PTFE 11 填料压套 A276 420 A182 F304 12 填料压板 A216 WCB A351 Cf8 13 活节螺栓 A193 B7 A193 B16 A193 B8 A194 B8M 14 螺母 A193 2H A194 4 A193 8 A194 8M 15 阀杆螺母 A276410 16 手轮 A197 17 铭牌 SS 18 螺母 柔性石墨 PTFE 适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等 适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃ 锻钢保温截止阀尺寸和重量
NPS 1/2 3/4 1 1 1/4 1 1/2 2 L(RF)
L1 (BW)900-1500Lb 216 229 254 279 305 368 2500Lb 264 273 308 349 384 451 H(OPEN) 900lb-1500lb 318 318 318 398 408 524 2500lb 333 333 333 410 420 524 W 160 160 180 200 250 280 2-G 3/8 3/8 3/8 1/2 1/2 1/2 .jpg)
