衬胶直流式截止阀
	名 称： 衬胶直流式截止阀 型 号： J45J 口 径： DN25-DN250 压 力： 0.6mpa-1.0mpa 材 质： 铸钢、铸铁

详细说明

一、性能规范

型号	公称压力PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体试验	密封试验
J45J/F46-6	0.6	0.9	0.66	W.非腐蚀性流体 J.一般腐蚀性流体 FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤80 ≤150
J45J/F46-10	1.0	1.5	1.1

二、主要零部件材料表

零件名称	阀体、阀瓣	阀盖	阀杆、阀瓣	手轮廓
材料	HT200衬氟塑料、衬橡胶	HT200衬氟塑料、衬橡胶	35衬氟塑料衬橡胶	HT200

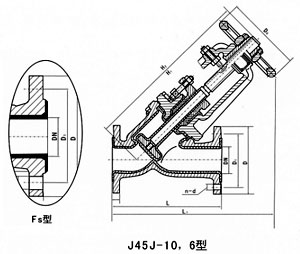

三、主要连接尺寸及重量

型号	公称通径DN（mm）	尺寸（mm）								质量（kg）
		L	D	D1	D	H1	b	Do	n-d
	5	160	100	75	60	205	16	120	4-11	4.5
	32	200	120	90	70	-	16	160	4-13.5	13
			130	100	80	250	16	160	4-13.5	14
	50	230	140	110	90	290	16	160	4-13.5	16.5
	65	290	160	130	100	310	16	180	4-13.5
	80	310	190	150	125	358	18	200	4-17.5	36
			210	170	145	428	18	200	4-17.5	50
	125	400	240	200	175	510	20	280	8-17.5	68
	150	480	265	225	200	550	20	280	8-17.5	90
	200	600	30	280	255	635	22	400	8-17.5	146
	250	730	375	335	312		24		12-.17.5
