角式波纹管截止阀 名 称： 角式波纹管截止阀
型 号： WJ44H
口 径： DN15-DN350
压 力： PN1.6～16MPa
材 质： 铸钢、不锈钢、铬钼钢详细说明
德标直角式波纹管截止阀◆产品结构特点
德标直角式波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；4、双重密封，性能更可靠；5、阀杆升降位置指示，更直观；6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。◆技术规范
结构形式 BB-BG-OS & Y 驱动方式 手动 电动 设计标准 DIN3356 结构长度 DIN3202 连接法兰 DIN2543-2545 试验和检验 DIN3230 ◆产品性能规范
公称压力（MPa） 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质 1.6 2.4 1.76 ≤350℃ 水、蒸汽、油品等 2.5 3.75 2.75 4.0 6.0 4.4 6.4 9.6 7.04 ◆主要零部件材质

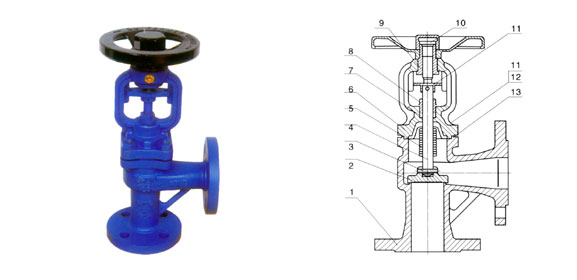

序号 名称 材质 1 阀体 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 3 轴销 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 4 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 5 波纹管组件 1Cr18Ni9Ti、304、316 6 阀盖 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 7 填料 柔性石墨 8 填料压盖 GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 9 阀杆螺母 WCB、QT400-18 10 手轮 铜合金 11 双头螺栓 ASTM A193-B7、A320-B8、A193-B8M 12 六角螺母 ASTM A194-2H、A194-8、A194-8M 13 垫片 柔性石墨+不锈钢 .jpg)

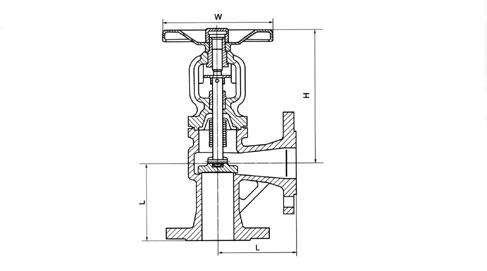

型号 YDDWJ44-16 压力等级 PN16 口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量（kg） 4 5 6 10 13 18 25 30 40 50 100 180 300 450 670 型号 YDDWJ44-25 压力等级 PN25 口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量（kg） 4 5 6 11 14 19 27 32 43 53 110 200 330 480 700 .jpg)
