美标锻钢截止阀
	名 称： 美标锻钢截止阀 型 号： J41Y 口 径： DN15-DN50 压 力： 900Lb-2500Lb 材 质： 锻钢

详细说明

美标锻钢截止阀设计结构和特征

   美标锻钢截止阀符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。

采用以下结构:

1.全径或缩径
2.结构长度按ANSI B16.10
3.法兰尺寸按ANSI B16.5
4.压力自紧式阀盖
5.明杆支架型（OS&Y）
6.自定心压板压套式
7.整体上密封座
8.整体阀体法兰
9.对焊接端符合ASME B16.25
10.RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

美标锻钢截止阀900Lb-2500Lb

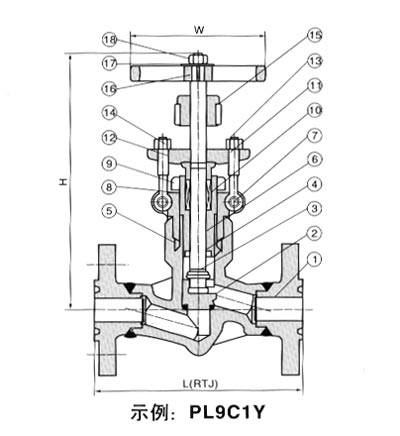

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type A182  F22	Type A182 F304(L)	Type A182 F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105N	A182 F304	A182 F304(L)	A182 F316(L)
5	密封环	A182 F304		A182 F304(L)	F316(L)
6	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	圆柱销	A276 420		A182 F304
8	垫圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A193 B8M
10	填料	不锈钢+柔性石墨
11	填料压套	A276 410		A182 F304
12	填料压板	A105		A182 F304
13	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A273 420
16	手轮	A197
17	铭牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS		1/2	3/4	1	11/4	11/2	2
L(RTJ)	900～1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H（开）	900～1500Lb	318	318	318	398	408	524
	2500Lb	333	333	333	410	420	524
W		160	160	180	200	250	280
重量	900～1500Lb	15.5	16.9	18.9	28.9	32.3	52.8
	2500Lb	18.0	20.5	23.0	36.1	45.0	81.5
