美标波纹管截止阀 名 称： 美标波纹管截止阀
型 号： WJ41H
口 径： DN15-DN350
压 力： CLASS150-900LBS
材 质： 铸钢、不锈钢详细说明

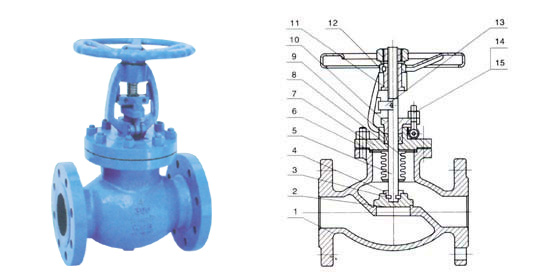

美标波纹管截止阀◆产品结构特点
美标波纹管截止阀适用于公称压力CLASS150-900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
◆技术规范
结构形式 BB-BG-OS & Y 驱动方式 手动 电动 设计标准 ASME B16.10、BS1873 结构长度 ASME B16.10 连接法兰 ASME B16.5 试验和检验 API598 ◆产品性能规范
公称压力（LB） 壳体试验压力（MPa） 密封试验压力(MPa) 适用温度(℃) 使用介质 150 3.0 2.2 ≤350℃ 水、蒸汽、油品等 300 7.5 5.5 600 15.0 11.0 900 22.5 16.5 ◆主要零部件材质
序号 名称 材质 1 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 3 对开圆环 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 4 阀瓣盖 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 5 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 6 垫片 柔性石墨+不锈钢 7 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 8 波纹管组件 ASTM A182-F304、F316、F321、F304L、F316L 9 填料 柔性石墨 10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 11 阀杆螺母 铜合金 12 手轮 ASTM A536 Gr.60-40-18、A216-WCB 13 定位片 45、WCB、304、316、304L、316L 14 双头螺栓 ASTM A193-B7、A320-B8、A193-B8M 15 六角螺母 ASTM A194-2H、A194-8、A194-8M 型号 WJ41-150LB 压力等级 150LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 108 117 127 140 165 203 216 241 292 356 406 495 622 698 787 H 241 241 241 280 286 368 387 400 457 520 609 698 762 876 990 W 120 140 140 180 200 220 260 280 300 320 340 400 450 450 450 重量（kg） 4 5 6 10 13 18 30 35 55 75 104 200 300 390 610 型号 WJ41-300LB 压力等级 300LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 152 178 203 215 229 267 292 318 356 400 444 559 622 711 762 H 241 241 283 320 322 399 438 450 584 610 660 762 850 1085 1187 W 120 140 140 180 200 220 260 280 300 320 340 400 450 450 450 重量（kg） 4 7 10 15 20 25 30 52 88 115 160 259 420 595 876 型号 WJ41-600LB 压力等级 600LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889 H 240 280 320 320 390 430 480 508 635 750 914 1016 1219 1330 1560 W 140 140 160 160 180 180 250 250 350 400 450 500 600 720 760 重量（kg） 7 10 16 22 29 35 50 90 150 230 300 510 850 1120 1400 型号 WJ41-900LB 压力等级 900LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 L 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029 H 280 330 350 430 508 569 430 635 774 860 1040 1330 1560 1650 1780 W 160 160 180 180 250 250 320 350 450 550 600 720 760 820 890 重量（kg） 10 16 23 37 49 65 75 120 200 350 410 790 1300 1500 1800 .jpg)
