气动真空球阀
	名 称： 气动真空球阀 型 号： GUQ 口 径： DN15-DN100 压 力： 5×10-7Pa～0.6Mpa 材 质： 不锈钢

详细说明

GUQ气动真空球阀用途和使用范围：
GUQ系列气动真空球阀是在1.3×10^-7～6×10⁵Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
主要性能：
● 漏率：1.3×10^-9Pa.M³/S；
● 压力范围：5×10^-7Pa～0.6Mpa；
● 工作温度：-30℃～+232℃；
● 气源压力：0.4～0.6 Mpa；
● 工作介质：水、蒸气、酸、碱；
● 安装位置：任意；
● 寿命：≥20000次。
原理： 采用气动执行器驱动阀杆转 90º达到开关目的。

GUQ系列气动真空球阀的性能特点：
● 密封结构设计独特，漏率可达到＜1×10^-10Pa.M³/S,改变了球阀不能满足高真空、超高真空的现状；
● 开关扭矩小，配置气动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下 使用；
由于球阀全通导，又能达到超高真空要求，所以 也能适用于加速器真空系统。
主要零件材料：
阀体　304、316L；  球体　　316L；
密封件　增强聚四氟乙烯

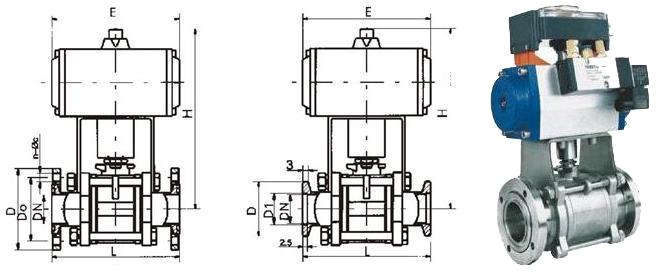

外形连接尺寸：
快卸法兰连接尺寸 (标准：GB4982)

型 号	DN	A	B	L	H
GUQ-16R	16	30	12.2	75	100
GUQ-20R	20	40	26.2	90	110
GUQ-25R	25	40	26.2	100	125
GUQ-32R	32	55	34.2	110	155
GUQ-40R	40	55	41.2	120	170

卫生级法兰连接尺寸 (标准：ISO-2852)

型 号	DN	A	B	L	H
GUQ-16R	16	34	27.5	75	100
GUQ-20R	20	50.5	43.5	90	110
GUQ-25R	25	50.5	43.5	100	125
GUQ-32R	32	50.5	43.5	110	155
GUQ-40R	40	50.5	43.5	120	170
GUQ-50R	50	64	56.5	135	210
GUQ-65R	65	77.5	70.5	150	260
GUQ-80R	80	91	83.5	200	320
GUQ-100R	100	119	110	250	400

活套法兰连接尺寸 (标准：GB6070)

型 号	DN	A	B	n	c	L	H
GUQ-16R	16	60	45	4	6.6	75	100
GUQ-20R	20	65	50	4	6.6	90	110
GUQ-25R	25	70	55	4	6.6	100	125
GUQ-32R	32	90	70	4	9	110	155
GUQ-40R	40	100	80	4	9	120	170
GUQ-50R	50	110	90	4	9	135	210
GUQ-65R	65	130	110	4	9	150	260
GUQ-80R	80	145	125	8	9	200	320
GUQ-100R	100	165	145	8	9	250	400
