产品中心
电动真空球阀
名 称： 电动真空球阀
型 号： GUD
口 径： DN15-DN100
压 力： 1.3×10-7Pa～6×105pa
材 质： 不锈钢
详细说明

电动真空球阀：

用途和使用范围：
GUD系列电动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
主要性能：
● 漏率： ≤1.3×10-9Pa.M3/S；
● 压力范围：1.3×10-7Pa～6×105pa；
● 工作温度：-30℃～+232℃；
● 工作电压：220V；
● 工作介质：水、蒸气、酸、碱；
● 安装位置：任意；
● 寿命：≥20000次。
原理：采用电动执行器驱动阀杆转 90º达到开关目的。

GUD系列电动真空球阀的性能特点：
● 密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
● 开关扭矩小，配置电动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下使用；
由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
主要零件材料：
阀体　　304、316L；   球体　　316L；
密封件　增强聚四氟乙烯

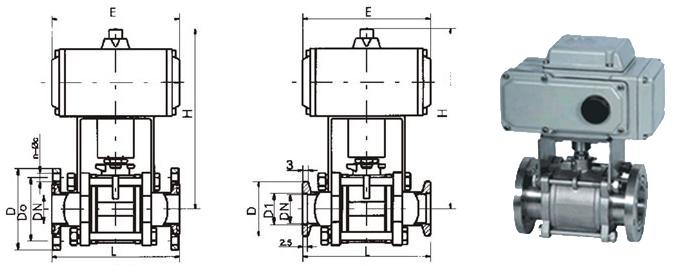

法兰连接尺寸
快卸法兰连接尺寸 (标准：GB4982)

型 号
DN
A
B
L
H
GUD-16R
16
30
12.2
75
220
GUD-20R
20
40
26.2
90
230
GUD-25R
25
40
26.2
100
240
GUD-32R
32
55
34.2
110
252
GUD-40R
40
55
41.2
120
265

卫生级法兰连接尺寸 (标准：ISO-2852)

型 号
DN
A
B
L
H
GUD-16R
16
34
27.5
75
220
GUD-20R
20
50.5
43.5
90
230
GUD-25R
25
50.5
43.5
100
240
GUD-32R
32
50.5
43.5
110
252
GUD-40R
40
50.5
43.5
120
265
GUD-50R
50
64
56.5
135
285
GUD-65R
65
77.5
70.5
150
330
GUD-80R
80
91
83.5
200
390
GUD-100R
100
119
110
250
440

活套法兰连接尺寸 (标准：GB6070)

型 号
DN
A
B
n
c
L
H
GUD-16R
16
60
45
4
6.6
75
220
GUD-20R
20
65
50
4
6.6
90
230
GUD-25R
25
70
55
4
6.6
100
240
GUD-32R
32
90
70
4
9
110
252
GUD-40R
40
100
80
4
9
120
265
GUD-50R
50
110
90
4
9
135
285
GUD-65R
65
130
110
4
9
150
330
GUD-80R
80
145
125
8
9
200
390
GUD-100R
100
165
145
8
9
250
440
