二片式球阀
	名 称： 二片式球阀 型 号： Q11F 口 径： DN08-DN100 压 力： 4.0mpa

详细说明

二片式球阀产品应用：

广泛应用于食品、制药、石油化工、电力、冶金等工业管线。

性能规范

设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：用于PN4.0MPa以下
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
产品规格：1/4"~3"
材料标准 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

其他说明：

（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

主要零件材料

序号	部分	材质
1	阀体	CF8 CF8M WCB
2	阀座 （MF）	增强聚四氟乙烯
3	球体	SS316 SS304 CF8 CF8M
4	阀盖	CF8 CF8M WCB
5	垫片	对位聚苯
6	垫片	四氟乙烯
7	填料	四氟乙烯
8	阀杆	SS316 SS304
9	压紧螺母	SS304
10	垫圈	SS304
11	螺母	SS304
12	手柄	SS304
13	手柄套	塑料

MP阀座采用对位聚苯。

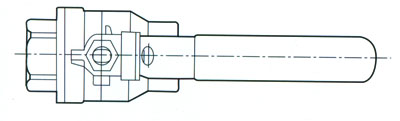

主要尺寸 单位:毫米

SIZE	G	d	L	H	A
8	1/4"	10	52	50	100
10	3/8"	10	52	50	100
15	1/2"	15	60	52	105
20	3/4"	20	65	60	120
25	1"	25	75	65	130
32	11/4"	32	90	80	150
40	11/2"	38	100	87	165
50	2"	50	120	97	165
65	21/2"	64	147	128	240
80	3"	76	170	150	240
