三片式卡箍球阀
	名 称： 三片式卡箍球阀 型 号： Q81F 口 径： DN15-DN100 压 力： 1.6-6.4Mpa 材 质： 不锈钢

详细说明

Q81F 三片式卡箍球阀



产品特征

公称压力：1.6-6.4Mpa

适用温度范围：-20~185℃

适用介质：水、油、气及某些腐蚀性流体（W.O.G）。

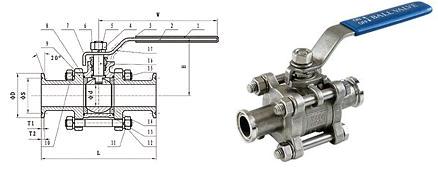

主要连接尺寸及重量                                                 单位:mm

规格	1/2〞	3/4〞	1〞	11/4〞	11/2〞	2〞	21/4〞	3〞	4〞
PORT	9.6	15.9	22.5	28.5	34.9	47.5	60.2	72.9	97.4
L	75	90	100	110	125	150	190	220	270
D	25.0	25.0	50.4	50.4	50.4	63.9	77.4	90.0	118.9
S	20.24	20.24	43.60	43.60	43.60	56.3	70.60	83.30	110.30
H	64	67	83	89	100	108	150	161	180
T1	-	-	2.85	2.85	2.85	2.85	2.85	2.85	2.85
T2	3.63	3.63	4.75	4.75	-	-	-	-	-
E	125	125	140	140	200	200	250	250	290

主要零件材料

序号	零件名称	材质
1	阀体	不锈钢CF8M
2	阀盖	不锈钢CF8M
3	球体	不锈钢SS316
4	螺栓垫片	不锈钢SS304
5	螺栓螺母	不锈钢SS304
6	螺栓	不锈钢SS304
7	密封圈	聚四氟乙烯PTFE
8	阀体密封圈	聚四氟乙烯PTFE
9	止推垫圈	聚四氟乙烯PTFE
10	阀杆密封垫	聚四氟乙烯PTFE
11	阀杆	不锈钢SS316
12	填料压盖螺母	不锈钢SS304
13	手柄螺母	不锈钢SS304
14	手柄垫圈	不锈钢SS304
15	挂锁装置	不锈钢SS304(QQTION)
16	手柄	不锈钢SS304
17	手柄套	塑料PLASTIC
