蓄能器安全球阀
	名 称： 蓄能器安全球阀 型 号： AQF 口 径： 25、32、40mm 压 力： H1-10MPa、H2-21MPa、H3-32MPa 材 质： 铸钢、不锈钢

详细说明

AQF型蓄能器安全球阀

图形符号

AQF型蓄能器安全球阀型号说明

① 产品代号：AQF-安全球阀
② 进油口：L-直通式、LS-直角式、LW-三通式
③ 公称通径：25、32、40mm
④ 压力等级：H1-10MPa、H2-21MPa、H3-32MPa
⑤ 结构形式：A-先导式溢流阀、B-直动式溢流阀

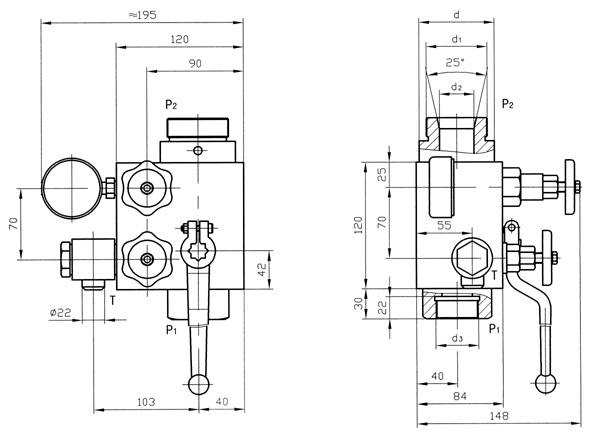

AQF型蓄能器安全球阀外形尺寸

型号	d	d1	d2	d3
AQF-*25*-A	Ф60	M42×2	Ф28	M33×2
AQF-*32*-A	Ф74	M60×2	Ф34	M42×2
AQF-*40*-A		M72×2		M48×2
