手动浆料闸阀
	手动浆料闸阀

详细说明

手动浆料闸阀:

手动浆料闸阀主要性能规范
Chief Proprty And Specifieation

公称压力PN(MPa) Normal Pressure	0.6	1.0
适用介质 Suitable Medium	纸浆料	糖浆、泥浆、纸浆、污水 Pulp、Studge、Dross
阀体材料 Material Of Body	铸钢、铸铁、不锈钢 Cast-iron、Stainless Steel	铸钢、铸铁、不锈钢 Cast-iron
适用温度 Applicable Temperature	X＜80

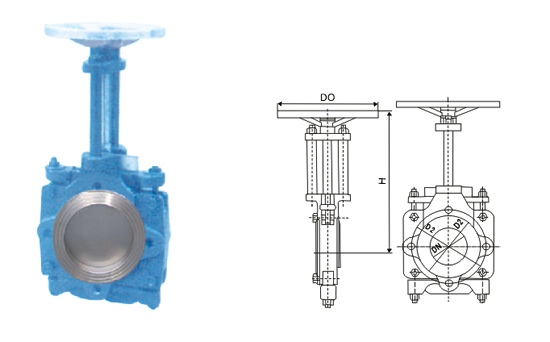

手动浆料闸阀主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

公称压力 PN(MPa) Normal Pressure	公称通径 DN(mm) Noninal Diameter	主要结构尺寸（mm）						公称通径 DN(mm)	主要结构尺寸（mm）
		L	H	H1	D1	D2	Z-Φd		L	H	H1	D1	D2	Z-Φd
1.0	50	48	306	356	125	100	4-20	250	70	724	974	350	324	12-24
	65	48	320	365	145	145	4-20	300	76	820	1120	400	400	12-24
	80	50	336	416	160	160	4-20	350	76	921	1271	460	460	16-24
	100	50	374	180	180	180	8-20	400	89	1026	1426	515	515	16-28
	125	57	446	210	210	210	8-20	450	89	1128	1578	656	565	20-28
	150	57	543	240	240	240	8-20	500	114	1225	1725	620	620	20-28
	200	70	610	295	295	295	8-24	600	114	1466	2066	725	685	20-30
