链轮对夹式刀形闸阀 链轮对夹式刀形闸阀 详细说明
链轮对夹式刀形闸阀:
链轮对夹式刀形闸阀主要性能规范
Chief Proprty And Specifieation公称压力（MPa）
Normal Pressure0.6、1.0、1.6 (150LB) 壳体试验（MPa）
Shell Test0.9、1.5、2.4 密封试验（MPa）
Seal Teat0.66、1.1、1.8 工作温度
Working Temperation≤100℃ 使用介质
Applicable Medium纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion链轮对夹式刀形闸阀主要零部件材质
Material Of Main Part体、盖Body、Bonnet 不锈钢、碳钢、灰铸铁
S.S、C.S、C.I闸板Disc 碳钢、不锈钢
C.S、S.S阀杆Stem 不锈钢
S.S密封面Sealing 橡胶、四氟、不锈钢、硬质合金

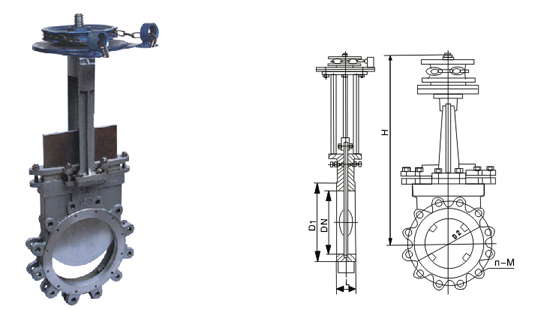

Rubber、PTFE、S.S、Carbide Alioy链轮对夹式刀形闸阀主要外形及连接尺寸
Main External And Connecting Dimensions(mm)MPa DN L D D1 D2 H N-M D0 1.0 50 40 160 125 100
285 4-M16 200 65 48 180 145 120 298 4-M16 200 80 50 195 160 135 315 4-M16 220 100 60 215 180 155 365 8-M16 240 125 60 245 210 185 400 8-M16 240 150 62 280 240 210 475 8-M20 280 200 76 335 295 265 540 8-M20 320 250 76 390 350 320 630 12-M20 360 300 80 440 400 368 780 12-M20 400 350 85 500 460 428 885 16-M20 450 400 93 565 515 482 990 16-M22 450 450 93 615 565 532 1100 20-M22 500 500 130 670 620 585 1200 20-M22 500 600 130 780 725 685 1450 20-M27 600 700 135 895 840 800 1700 24-M27 600 800 140 1010 950 905 2000 24-M30 680 900 140 1110 1050 1005 2300 28-M30 680 1000 150 1220 1160 1115 2600 28-M30 1200 160 1450 1380 1325 2900 32-M36 1400 180 1675 1590 1525 36-M39 本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k
