手动暗杆式刀形闸阀 手动暗杆式刀形闸阀 详细说明
手动暗杆式刀形闸阀 概述
手动暗杆式刀形闸阀，属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构，其特点为，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。二、手动暗杆式刀形闸阀 主要性能规范公称压力（MPa)
壳体试验（MPa)密封试验（MPa)工作温度适用介质1.0
1.61.5
2.41.1
1.8≤100℃
≤100℃纸浆、污水、煤浆、灰、渣水混和物三、手动暗杆式刀形闸阀 主要技术参数体、盖
闸阀阀杆密封面不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金主要外形及连接尺寸 单位

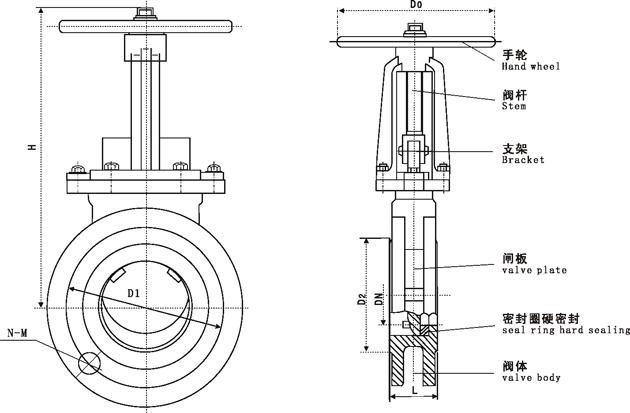

公称压力 公称通径（mm） L D D1 D2 H N-M D0 1.0 50 48 160 125 100 285 4-M16 180 65 48 180 145 120 298 4-M16 180 80 50 195 160 135 315 4-M16 220 100 50 215 180 155 365 8-M16 220 125 57 245 210 185 400 8-M16 230 150 57 280 240 210 475 8-M20 280 200 70 335 295 265 540 8-M20 360 250 70 390 350 320 630 12-M20 360 300 76 440 400 368 780 12-M20 400 350 76 500 460 429 885 16-M20 400 400 89 565 515 482 990 16-M22 400 450 89 615 565 532 1100 20-M22 530 500 114 670 620 585 1200 20-M22 530 600 114 780 725 685 1450 20-M27 600 700 130 895 940 800 1700 24-M27 600 800 130 1010 950 905 2000 24-M30 680 900 140 1110 1050 1005 2300 28-M30 相关产品
