锻钢法兰端闸阀
锻钢法兰端闸阀
详细说明

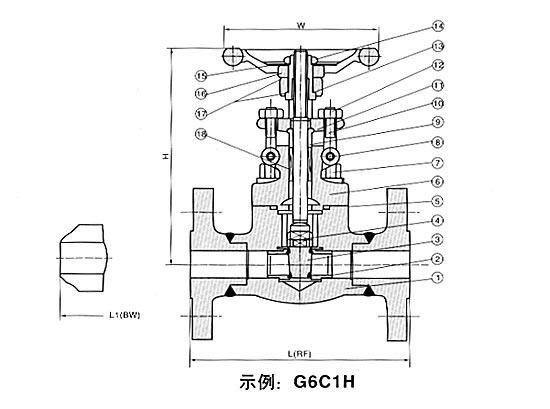

锻钢法兰端闸阀设计结构和特征
    法兰阀门符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
锻钢法兰端闸阀采用以下结构
1.全径或缩径
2.结构长度按ANSI B16.10
3.法兰尺寸按ANSI B16.5
4.压力自紧式阀盖
5.明杆支架型（OS&Y）
6.自定心压板压套式
7.整体上密封座
8.整体阀体法兰
9.对焊接端符合ASME B16.25
10.RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖



锻钢法兰端闸阀 150Lb-600Lb

标准材质明细表

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
闸板
A182 F430
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨
316夹PTFE
6
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(L)
7
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
圆柱销
A276 420
A276 304
9
填料压套
A276 410
A182 F304(L)
A182 F316(L)
10
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A105
A182 F304
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 420
14
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
15
铭牌
SS
16
手轮
A197
17
润滑垫片
A273 431
18
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS
1/2
3/4
1
11/4
11/2
2
L(RF)
L1(BW)
150Lb
108
117
127
140
165
203
300Lb
145
152
165
178
190
216
600Lb
165
190
216
229
241
292
H（开）
150,300Lb
158
169
197
236
246
283
600Lb
169
197
236
246
283
320
W
100
100
125
160
160
180
重量
150
RTJ
4.5
5.2
8.2
11.5
12.5
20.3
BW
2.8
3.3
5.4
7.1
8.2
12.5
300
RTJ
4.8
6.2
9.3
14
15.5
23.4
BW
3.5
4.4
6.8
8.1
9.2
15.4
600
RTJ
5.9
7.4
10.4
16.2
17.5
18.3
BW
4.5
5.1
8.2
10.5
12.4
20.1

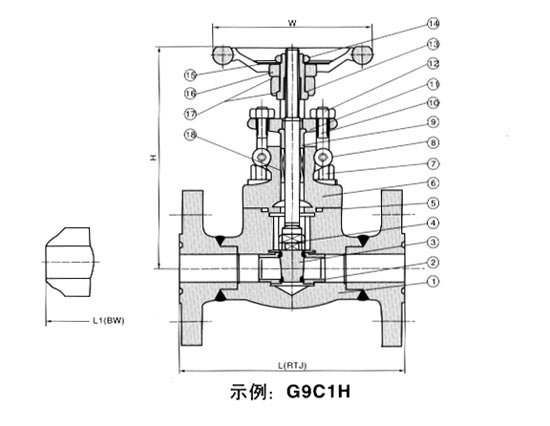

锻钢法兰端闸阀 900Lb-1500Lb

标准材质明细表



序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀座
A276 420
A276 304
A276 304(L)
A276 316(L)
3
闸板
A182 F430
A182 F304
A182 F304(L)
A182 F316(L)
4
阀杆
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
5
垫片
316夹柔性石墨
316夹PTFE
6
阀盖
A105
A182 F22
A182 F304(L)
A182 F316(L)
7
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
8
圆柱销
A276 420
A276 304
9
填料压套
A276 410
A182 F304(L)
A182 F316(L)
10
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
11
填料压板
A105
A182 F304
12
螺母
A194 2H
A194 4
A194 8
A194 8M
13
阀杆螺母
A276 420
14
锁紧螺母
A194 2H
A194 4
A194 8
A194 8M
15
铭牌
SS
16
手轮
A197
17
润滑垫片
A273 431
18
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS
1/2
3/4
1
11/4
11/2
2
L(RTJ)
900-1500Lb
216
229
254
279
305
371
L1(BW)
900-1500Lb
216
229
254
279
305
368
H（开）
197
197
236
246
283
330
W
125
125
160
160
180
200
重量
RTJ
7.2
11.5
15.6
16.2
22.6
32.8
BW
5.2
9.3
12.4
13.8
18.9
27.5
