英标常开式气动隔膜阀
	名 称： 英标常开式气动隔膜阀 型 号： EG6K41J 口 径： DN20-DN200 压 力： 1.0mpa 材 质： 铸铁

详细说明



一、英标常开式气动隔膜阀









型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）
EG6K41WJFS-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂 （溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG6K41WJFS-10	1．0	1．5	1．1
EG6K41WJFS-16	1．6	2．4	1．76

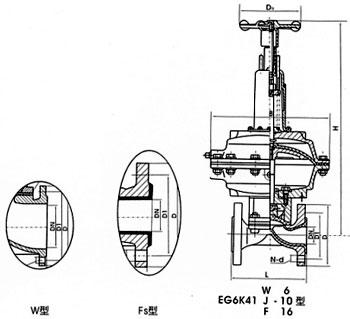

 二、外形连接尺寸及重量



型号	公称通径 DN（mm）	尺寸（mm）										气动装置			质量 （㎏）
		L		f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
		J型	W型
EG6K41WJFS-16	20	121	117	2	75	105	140	4-13．5	343	168	68	163．87	0．3	1/8	6．3
	25	131	127	2	85	115	140	4-13．5	345	168	68	, 196．65	0．3-0．4	1/8	7．3
	32	150	146	2	100	140	140	4-17．5	363	260	68	229．4	0．3-0．4	1/8	8．3
	40	163	159	2	110	150	140	4-17．5	430	260	69	1458．7	0．3-0．4	1/4	14．3
	50	194	190	2	125	165	140	4-17．5	575	260	70	3162．7	0．3-0．4	1/4	26
EG6K41WJFS-10	65	220	216	2	145	185	140	4-17．5	588	260	70	3243	0．3-0．4	1/4	30．8
	80	258	254	2	160	200	165	8-17．5	769	425	71	6636．8	0．4-0．5	3/8	64．9
	100	309	305	2	180	220	280	8-17．5	816	425	71	6948	0．4-0．5	3/8	70．3
	125	362	356	3	210	250	280	8-17．5	820	425	71	7374．2	0．4-0．5	3/8	80．7
	150	412	406	3	240	285	280	8-22	920	549	72	10652	0．5	3/8	131．2
EG6K41WJFS-6	200	527	521	4	295	340	280	8-22	1010	549	72	16715	0．5	3/8	212

注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启

W型　JFS型　EG6K41W、J、F-6、10、16型
设计与制造按：GB12239或BS5156
结构长度按：GB12221或BS5156
法兰连接尺寸按：GB4216.4或BS4504
试验与检验按：GB/T13927或BS5156
