电动隔膜阀
	名 称： 电动隔膜阀 型 号： G941 口 径： DN15-DN300 压 力： 1.0mpa 材 质： 铸铁

详细说明

 设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

一、用途

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)0.6 1.0 1.6

二、材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
支撑架：铸铁、碳钢
电动装置：组合件

三、测试

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

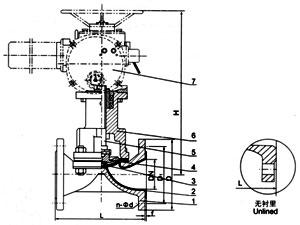

四、主要尺寸参数

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	型号	输出力矩 MPa	启闭时间S	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2
20			117	105	75	4-14	2
25			127	115	85	4-14	2	445	Z5-18/16	50	17	40
32			146	140	100	4-18	2	457	Z5-18/16	50	20	41
40			159	150	110	4-18	2	466	Z5-18/16	50	14	44
50			190	165	125	4-18	2	480	Z10-18/16	50	20	50
65	1.0	1.0	216	185	145	4-18	2	517	Z10-18/16	150	28	60
80			254	200	160	8-18	2	539	Z10-36/25	100	16	70
100			305	220	180	8-18	2	576	Z10-36/25	100	17	77
125			356	250	210	8-18	3	634	Z15-18/25	150	32	92
150			406	285	240	8-22	3	660	Z20-18/25	200	53	120
200	0.6	0.6	521	340	295	8-22	3	860	Z20-36/25	300	33	180
250			635	395	350	12-22	5
300			749	445	400	12-22	5
