内螺纹隔膜阀
	名 称： 内螺纹隔膜阀 型 号： G11W 口 径： DN8-DN80 压 力： 1.6mpa 材 质： 铸钢、铸铁.不锈钢

详细说明

G11W内螺纹隔膜阀

产品名称：内螺纹隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀

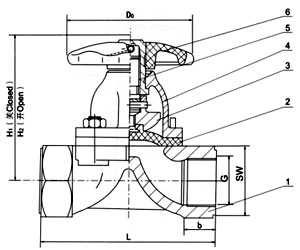

部件列表：1．阀体　2．隔膜　3．阀瓣　4．阀杆　5．阀盖　6、手轮

一、内螺纹隔膜阀用途：

内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

二、内螺纹隔膜阀材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
隔膜：橡胶
阀瓣：铸铁、不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁

三、内螺纹隔膜阀测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

四、内螺纹隔膜阀主要尺寸参数：

公称通径		公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
DN	G
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3			254	105	32	206	246	230	16.2

订货须知：





一、①内螺纹隔膜阀产品名称与型号②内螺纹隔膜阀口径③是否带附件以便我们的为您正确选型。
