下展式放料阀 名 称： 下展式放料阀
型 号： HG5-89-2
口 径： DN25-DN250
压 力： 1.6mpa
材 质： 铸钢、不锈钢详细说明
放料阀主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除工艺介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如，手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动、液动，齿轮等。主要设备性能（一）、耐腐蚀性1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的终于低用温度-29℃，最高温度为425℃。）2、使用介质如颗粒、油品、纸浆、二氧化碳（不锈钢材质的最低使用温度为-100℃，最高使用温度为232℃）3、严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度>150℃，浓度>30%）（二）、不锈钢的一般工作温度：≤150℃（三）、压力范围：0.6~2.5Mpa（四）、通径范围：25~250mm维护保养和安装使用注意事项1、 阀门应整体的存放在通风干燥库房内，严禁堆置或露天存放，阀门通径两端需板堵塞。2、 安装前需仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。3、 在安装前应注意各部的螺丝受力是否平衡、升降（活动）是否灵活。4、 阀门应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。5、 当出料受堵塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。6、 应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。7、 根据介质性能及使用期，应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。8、 若发现阀门面有损坏时应立即停用，可用专门材料修补患处，或委托有关生产单位生产。可能发生的故障，原因及消除方法：可能发生的故障发生故障的原因消除方法1.法兰连接部分泄漏1．法兰连接螺栓没有拧紧或松紧不均匀。1.将螺栓送开重新均匀拧紧。2.垫片失效。2.更换垫片。3.法兰密封面间有污物。3.卸下清洗法兰。2.填料函泄漏1.填料松动或填料压盖压偏。1应将填料压盖均匀地压紧。2.填料失效2.更换新填料。3.密封面泄漏1.密封面间附有污物。1.清洗密封面。2.密封面有损伤。2.重新修磨。4.阀杆转动不灵活1.阀芯盖接角太紧或轴承磨损。1.调整填料松紧度或更换轴度。2.阀杆与阀杆螺母间有杂物可阻，螺纹部分损坏。2.拆开清洗或修复螺纹损坏部分。3.电动装置出现故障。3.按说明书检查并修复。.jpg)

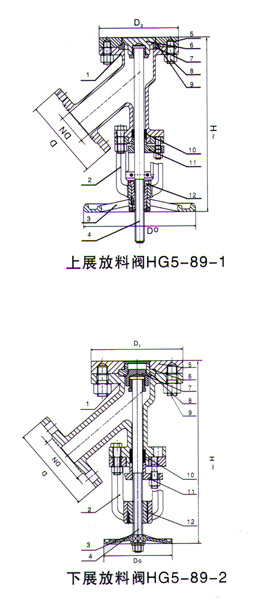

主要零件材料
1. 阀体2. 支架：ZG1Cr18Ni9Ti、CF8(304)、CF3（304L）、ZG1Cr18Ni12Mo2Ti、CF8M（316）、WCB3. 手轮：可锻铸铁球墨铸铁或钢4. 阀杆5. 法兰：1Cr18Ni9Ti、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、Cr17Ni14Mo2(316L)、00Cr17Ni17Mo2(316L)6. 阀瓣7. 密封圈8. 螺栓、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、459. 垫片10. 填料：聚四氟乙烯片、柔性石墨环、柔性石墨缠绕垫11. 填料压盖：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11（304L）、1Cr18Ni12Mo2Ti、2Cr13、0Cr17Ni12Mo2(316L)12. 阀杆螺母：铜主要外形尺寸（法兰尺寸按JB79PN1.6Mpa）口径
DNDD3HD0DD3HD02511511527016011513522516032135135285160135145300160401451453551801451603401805016016037018016018034518065180180465220180195425220801951954802501952154452501002152155902802152605352801252452457303002452805853001502802807753202803356653202003353359003603354058003602504054051035500405460945500相关产品
