搪玻璃放料阀
名 称： 搪玻璃放料阀
型 号： HG5-16-79
口 径：
压 力： 1.6mpa
材 质： 铸钢、铸铁
详细说明

搪玻璃放料阀

搪玻璃设备是喊高硅量的玻璃质釉。通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

主要设备性能
（一）、耐腐蚀性
1.能耐一般无机酸、有机酸弱碱液（P≤60℃ PH≤12）以及有机剂介质
2.在盐酸、硝酸、水等强腐蚀性介质中优于不锈钢
3.严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃浓度＞30%）
（二）、耐热性，允许在-30℃至+240℃间使用（耐温急变小于120℃）
（三）、具有光滑的表面。不易粘结物料、易清洗
（四）、绝缘性：玻璃料有良好的绝缘性，厚1mm的玻璃在2000伏的高压下不会被击穿而导电
（五）、耐冲击性：耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击
（六）、耐压：0.6Mpa
维护保养和安装使用注意事项：
1.     在装修时凡与瓷面接触的地方必须用石棉或四氟片等软垫。使用工具不能与瓷面冲击或摩擦，更不能用金属工具铲打。
2.       在紧固螺丝时四周以等力上紧，防止瓷面受力不匀而裂瓷。放料阀丝杆要经常保持润滑、防止生锈。
3.       流经介质只能是液态，不得有硬颗粒混入液体内，防止瓷面起毛或堵塞，以及开启失灵等等。
4.       在安装时应注意各部的螺丝受力是否平衡、升降（活动）是否灵活。
5.       在搪瓷面的各部密封件应保持中心位置。压力均匀，以防泄漏。
6.       使用时如发现有漏，应立即检查密封装置是否确当、不能用铁棍、杆把手轮硬扳紧，以免损坏零件。
7.       出料当受阻塞时，可以使用金属杆或硬性工具疏通，不得使用金属杆或硬性工具。
8.       应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。
9.       根据介质性能及使用期，应经常检查阀体颈部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。
10.   若发现瓷面有损坏时应立即停用。可用专门涂料修补患处，或委托有关生产单位重新现做搪瓷。

搪玻璃设备产品介绍

产品名称
         规格
       使用范围
 上下展式放料阀
      DN70/32
    50~100L反锅
      DN80/40
    200~500L反锅
     DN100/50
   1000~2000L反锅
     DN125/80
     3000L反锅
     DN150/100
   5000L以上的反锅

—
          —

配用各种管道上使用
          —
          —
—


—
—
50~100L反锅
—
200L
—
300~500L
—
1000~2000L
—
         3000L
—
—
     500-300L贮罐

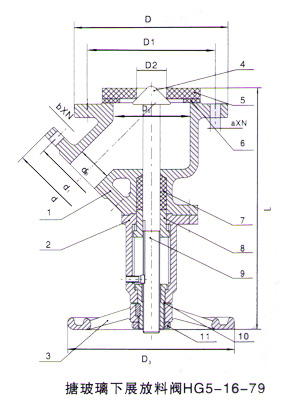

阀门结构图，适用于设计压力P≤0.6Mpa,工作温度t≤150℃的搪玻璃下展式放料阀。
该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠、氢氧化钾外，能耐各种酸、碱、盐溶液及有机溶液。

主要零件材料：
1.     阀体
2.       支架
3.       手轮：球墨铸铁
4.       阀芯：搪瓷
5.       橡胶垫片
6.       四氟孔板
7.       填料：四氟密封圈
8.       压盖：球墨铸铁
9.       丝杆
10.   阀杆螺母：铸铁
11.   拼帽：35#

主要外形尺寸（法兰尺寸按JB78PN0.6Mpa）


配反应罐
规格
D
D1
D2
D3
a×N
d
d1
b×N
L
D0×d0
重量（kg）
50~100
70/32
∮160
∮130
∮34
∮160
4~∮14
∮120
∮90
4~∮14
268
75×32
8.7
200~500
80/50
∮185
∮150
∮40
∮160
4~∮18
∮140
∮100
4~∮14
275
85×40
10.5
1000~2000
100/50
∮205
∮170
∮50
∮180
4~∮18
∮140
∮110
4~∮14
315
95×50``
12.7
``
``
∮210
∮185
∮50
∮180
6~∮14
∮140
``
``
315
``
``
3000
125/80
∮235
∮200
∮65
∮200
8~∮18
∮185
∮150
4~∮18
365
110×80
19
``
``
``
∮210
``
``
10~∮14
``
``
``
``
``
``
5000
150/100
∮260
∮225
∮80
``
8~∮18
∮205
∮170
``
505
125×100
22.3

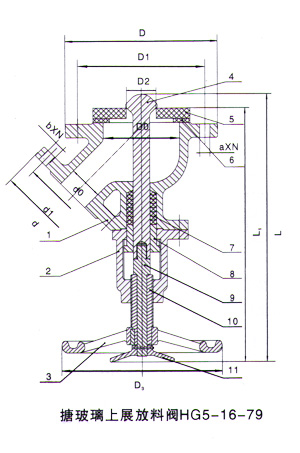

阀门结构图，适用于设计压力P≤0.6Mpa,工作温度t≤150℃的搪玻璃上展式放料阀。
该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠、氢氧化钾外，能耐各种酸、碱、盐溶液及有机溶液。
主要零件材料：
12. 阀体
13.   支架
14.   手轮：球墨铸铁
15.   阀芯：搪瓷
16.   橡胶垫片
17.   四氟孔板
18.   填料：四氟密封圈
19.   压盖：球墨铸铁
20.   丝杆
21.   阀杆螺母：铸铁
22.   拼帽：35#

主要外形尺寸（法兰尺寸按JB78PN0.6Mpa）


配反应罐
规格
D
D1
D2
D3
a×N
d
d1
b×N
L
L1
D0×d0
重量（kg）
50~100
70/32
∮160
∮130
∮40
∮160
4~∮14
∮120
∮90
4~∮14
350
325
75×32
14.5
200~500
80/50
∮185
∮150
∮58
``
4~∮18
∮130
∮100
``
360
330
85×40
15.7
1000~2000
100/50
∮205
∮170
∮72
``,
6~∮14
∮140
∮110
``
390
360
95×50
19.4
``
``
∮210
∮185
∮60
``
8~∮14
``
``
``
``
``
``
``
``
``
``
∮190
``
``
8~∮14
``
``
``
``
``
``
``
3000
125/80
∮235
∮200
∮100
∮200
8~∮18
∮185
∮150
4~∮18
450
400
120×80
27.5
``
``
``
∮210
∮80
``
10~∮14
``
``
``
``
``
``
``
5000
150/100
∮260
∮225
∮120
``
8~∮18
∮205
∮170
``
485
420
140×80
35.1
