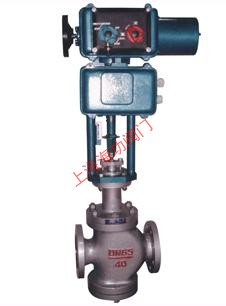

ZAZP(N)电动直通单、双座调节阀

详细说明

ZAZP、ZAZN型电动直通单、双座调节阀是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的指标信号0～10或4～20mA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
　　本系列产品有标准型、波纹管密封型、夹套保温等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20～400。
　　ZAZP直通单座调节阀：阀内只有一个阀座，具有泄漏量小的优点，但不平衡力较大，并随着公称通径增大而增大，故阀的工作压差不宜过高，选用时必须注意。公称通径DN<25mm的阀芯为单导向结构；公称通径DN≥25mm的阀芯为双导向结构。
　　ZAZN直通双座调节阀：阀体内有上下两个阀座，具有流通能力大，不平衡力小，作用方式改变容易等优点，阀芯为双导向结构。

【结构特点】
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬　　　套：2Cr13

【技术参数】


公称通径D(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	400
额定流量系数 Kv	单座	5	8	12	20	32	50	80	120	200	280	450	800	1200
	双座		10	16	25	40	63	100	160	250	400	630	1000	1600	2700
额定行程L（mm)		10	16		25		40			60		100
公称压力PN（MPa)		1.6、4.0、6.4
固有流量特性		直线、等百分比
允许泄漏量（1/h)		10-4×阀额定容量（单座）、10-3×阀额定容量（双座）
工作温度t（℃）		-20～200、-40～250、-40～250、-60、450
信号范围（mA.DC）		0～10或4～20
电源电压		220V、50Hz
作用方式		电开式、电关式
