柱塞截止阀
	名 称： 柱塞截止阀 型 号： UJ41H、UJ41Y、UJ41W 口 径： DN15-DN500 压 力： 1.6mpa-10.0mpa 材 质： 铸钢、不锈钢

详细说明

结构及特点

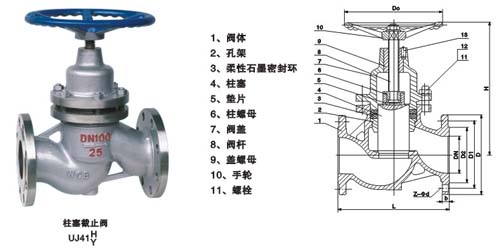

     柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
     在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。
     由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。
     本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

柱塞截止阀的运用范

●阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。

安装和维修
●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
●经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

法兰连接柱塞截止阀结构尺寸

1.6-MPa               UJ41H-16C                UJ41W-16CP/R
公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
主要外形尺寸 及连接尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914	987	987
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580	640	705
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485	545	608
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36	40	44
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ23	12-φ23	12-φ25	12-φ25	16-φ25	16-φ30	20-φ34	20-φ34
	H	133	170	178	195	230	250	272	300	312	365	400	460	940	985	1100	1395	1480	1600
重量	kg	3.6	4.5	6	8	11	15	21	32	44	62	85	148	260	340	552	752	1200	1400

2.5-MPa                    UJ41H-25C                   UJ41W-25CP/R
公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
主要外形尺寸 及连接 尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914	987	987
	D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730
	D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	600
	D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	405	555	610
	b	16	16	14	18	18	20	22	22	24	2/	30	34	36	40	44	48	50	52
	Z-φd	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ30	16-φ30	16-φ34	16-φ34	20-φ34	20-φ41
	H	133	170	178	195	230	250	272	300	312	365	410	470	940	1000	1140	1400	1500	1620
重量	kg	3.5	4.5	6	8	11	16	22	32	48	65	90	165	280	360	580	800	1280	1450

4.O-MPa                    UJ41H-40C                   UJ41W-40CP/R
公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
主要外形尺寸 及连接 尺寸 (mm)	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914	987	987
	D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655	680	735
	D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515	585	610	670
	D2	45	55	65	78	85	100	125	135	160	188	218	282	345	408	465	535	560	612
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364	422	474	524	576
	b	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58	60	62
	Z-φd	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ23	8-φ25	8-φ25	12-φ30	12-φ34	16-φ34	16-φ34	16-φ41	20-φ41	20-φ48
	H	133	170	178	195	230	250	272	300	312	365	410	580	940	1000	1140	1400	1500	1620
重量	kg	3.5	4.5	6	8	11	16	22	32	48	75	120	185	320	480	700	930	1450	1600

法兰连接柱塞截止阀结构尺寸

6.4-MPa                 U41H-64C               UJ41H-64P/R
公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
主要外 形尺寸 及连接 尺寸 (mm)	L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
	D	105	125	135	150	165	175	200	210	250	295	340	405	470	530
	D1	75	90	100	110	125	135	160	170	200	240	280	345	400	460
	D2	55	68	78	82	95	105	130	140	168	202	240	300	352	412
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364
	b	18	20	22	24	24	26	28	30	32	36	38	44	48	54
	Z-φd	4-φ14	4-φ18	4-φ14	4-φ23	4-φ23	8-φ23	8-φ23	8-φ25	8-φ30	8-φ34	8-φ34	12-φ34	12-φ41	16-φ41
	H	150	165	185	200	235	260	285	320	340	400	450	500	980	1000
重量	kg	6	8	9	14	22	30	40	70	98	150	260	400	520	680

PNl0.0MPa             UJ41H-100               UJ41H-100P/R
公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
主要外 形尺寸 及连接 尺寸 (mm)	L	170	190	210	230	260	300	340	380	430	500	550	650	775	900	1025	1150
	D	105	125	135	150	165	195	220	230	265	310	350	430	500	585	655	715
	D1	75	90	100	110	125	145	170	180	210	250	290	360	430	500	560	620
	H	150	165	185	200	230	250	280	300	340	400	460	520	980	1060	1200	1350
重量	kg	6	8	10	16	26	34	48	96	130	250	380	510	660	810	950	1100

PNl6.0MPa                    UJ41H-160
公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
主要外 形尺寸 及连接 尺寸 (mm)	L	165	190	216	229	241	292	330	356	432	508	559	660	787	900
	D	105	130	140	155	170	195	220	230	265	315	355	430	515	586
	D1	75	90	100	110	125	145	170	180	210	250	290	360	430	500
	H	180	200	220	270	280	290	320	350	380	420	460	540	1000	1100
重量	kg	11	21	29	38	41	58	80	110	135	182	305	520	846	110

柱塞截止阀的结构规范

PNl.6-4.O PN6.4-10.0	DNl5-250 DNl5-100	PNl.6-4.O PN6.4-10.0	DN≥250 DN≥200
柱塞截止阀		平衡式柱塞截止阀

柱塞截止阀的性能规范

阀体材料	适用温度	适用介质	压力范围
铸 钢	≤425℃	水、蒸汽、石油产品	PNl.6-1.6MPa
不锈钢	≤300℃	硝酸、醋酸	通径范围
含钼不锈钢	≤300℃	氮、氢、氨尿素等	DNl5-500mm
